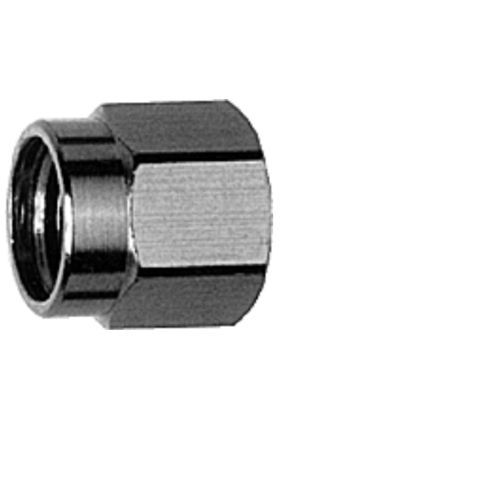

RF-Steckverbinder 100024649

JackSMAgerade Ausführung

SMA-Kabelstecker G10 (UT-141) ohne Innenleiter IP 68 Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie SMA sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt. Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie SMA festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen. Lebensdauer (Steckungen) - ≥ 500 Empfohlenes Kupplungsdrehmoment - 79 - 113 Ncm Werkstoff: Federnde Kontaktteile - CuBe2 Werkstoff: Crimprohr - Cu Werkstoff: Fächerscheibe - CuSn6 Werkstoff: Isolierteile - PTFE Werkstoff: Dichtungen - MVQ Oberfläche: Innenleiter - Cu1Ni2Au1.27 Oberfläche Außenleiter: Gold (Standard; Endziffer ...1) - NiPAu Oberfläche Außenleiter: MIL Gold (Endziffer ...2) - Cu1Ni2Au1.27 Oberfläche Außenleiter: Edelstahl (MIL-Ausführung; Endziffer ...6) - passiviert Oberfläche Außenleiter: Leiterplatten-Ausführungen (Endziffer ...7) - SnPb8 Oberfläche Außenleiter: Telealloy (Endziffer ...8) - CuSnZn3 (Telealloy); Ag2CuSnZn0.5 (Optargen)
