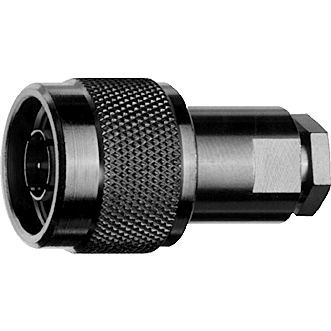

Datensteckverbinder 100023965

RFJackgerade Ausführung

N-Kabelstecker G3 (RG-178B/U) löt/klemm IP67 Artikelbezeichnung - N Plg str sd/cl G3 Kabelgruppe; Kabel - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Anmerkungen - löt/klemm; Druckverschraubung IP67 Montage - B02 Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Diese können je nach Bauform bis zu einer Frequenz von 11 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid-und Wellmantelkabel. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Aufgrund ihres konstruktiven Aufbaus werden sehr gute elektrische Werte bei der Rückflussdämpfung (VSWR) und Intermodulation erzielt. Die Steckverbinder der Serie N sind vibrationsfest und werden in der Signal- und Datenübertragung eingesetzt. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen. Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie N festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen. Empfohlenes Kupplungsdrehmoment - 4 - 6 Nm Lebensdauer (Steckungen) - ≥ 500 Werkstoff: Federnde Kontaktteile - CuBe2, CuNi1Pb1P(C97) Werkstoff: Außenleiter - CuZn39Pb3 Werkstoff: Sonstige Metallteile - CuZn39Pb3 Werkstoff: Isolierteile - PTFE Werkstoff: Dichtungen - Silikon, NBR Oberfläche: Innenleiter - Cu2Ag5
