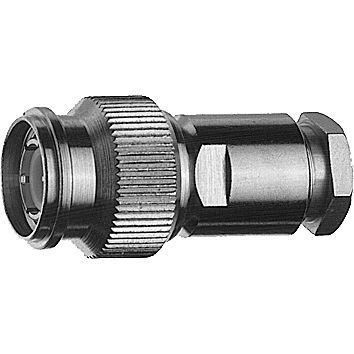

TNC-Kabelstecker G3 (RG-178B/U) IP67
Artikelbezeichnung - TNC Plg str sd/cl G3
Z - 50 Ω
Kabelgruppe; Kabel - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
Anmerkungen - löt/klemm; Druckverschraubung IP67
Montage - A03
Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.
Diese Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 68. Diese Schutzklasse ist pauschal für die Serie TNC festgelegt worden. Für einzelne Steckverbindungen kann es zu Abweichungen kommen. Im Zweifelsfall bitte anfragen.
Empfohlenes Kupplungsdrehmoment - 0.46 - 0.69 Nm
Lebensdauer (Steckungen) - ≥ 500
Werkstoff: Federnde Kontaktteile - CuBe2; CuNi1Pb1(C97)
Werkstoff: Außenleiter - CuZn39Pb3
Werkstoff: Sonstige Metallteile - CuZn39Pb3
Werkstoff: Isolierteile - PTFE/PE
Werkstoff: Dichtungen - Silikon
Oberfläche: Innenleiter - Cu1Ni2Au0.8
Oberfläche: Außenleiter - Cu2Ni5
Oberfläche: Sonstige Metallteile - Cu2Ni5
