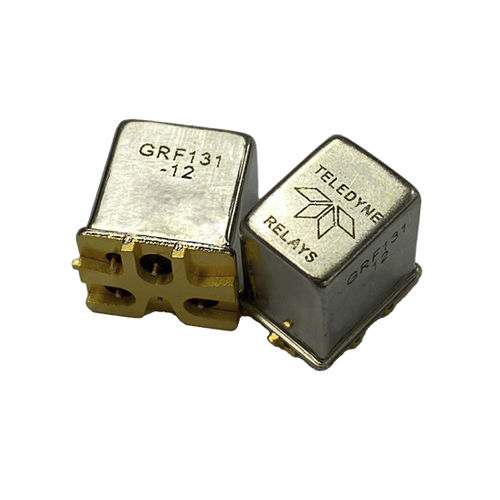

Elektromechanisches Relais / RF GRF131 series
12 VDC5 V DC1NO/NF

Elektromechanisches Relais / RF
Elektromechanisches Relais / RF
Elektromechanisches Relais / RF
Elektromechanisches Relais / RF
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Treiberspannung
12 VDC, 5 V DC
Format
Ultraminiatur
Installierung
für Oberflächenmontage
Weitere Eigenschaften
Magnet, Miniatur, hermetisch dicht, RF
Schaltstrom

0,3 A

Ausgangsspannung

28 V

Beschreibung

Hermetisch abgedichtetes Extended-Centigrid-Gehäuse, Durchsteckmontage, magnetisch rastende SPDT, mit geerdeten Kontakten Die Ultraminiatur-Serie GRF131 wurde entwickelt, um eine praktische Schaltlösung für die Oberflächenmontage mit HF-Leistung und Wiederholbarkeit bis 18 GHz zu bieten. Das GRF131 verbessert die Tradition der Miniatur-HF-Relais von Teledyne Relays, indem es eine Präzisionsübertragungsleitungsstruktur in die interne Konstruktion des Kontaktsystems integriert. Die GRF131-Relais verfügen über eine einzigartige Erdungsabschirmung, um die Oberflächenmontage zu erleichtern und den Frequenzbereich im Vergleich zu Lösungen mit Durchgangsbohrungen zu erweitern. Diese Relais sind für den Einsatz in HF-Dämpfungsgliedern, HF-Schaltmatrizen, Hochfrequenz-Spreizspektrum-Funkgeräten, ATE und anderen Anwendungen vorgesehen, die eine zuverlässige Hochfrequenzsignaltreue und -leistung erfordern. Aufgrund des geringen Stromverbrauchs eignet sich der GRF131 für Anwendungen, bei denen das Strombudget begrenzt ist. - Hohe Reproduzierbarkeit - Leistung mit großer Bandbreite - Höhere Isolation zwischen den einzelnen Signalpfaden - Metallgehäuse zur EMI-Abschirmung - Hohe Isolierung zwischen Steuer- und Signalpfaden - Hohe ESD-Beständigkeit Die einzigartigen Konstruktionsmerkmale und Fertigungstechniken sorgen für ausgezeichnete Robustheit gegenüber extremen Umweltbedingungen und allgemeine Zuverlässigkeit: - Komponenten mit minimaler Masse und geschweißte konstruktion bieten maximale Widerstandsfähigkeit gegen Schock und Vibrationen - Fortschrittliche Reinigungstechniken bieten maximale ein Höchstmaß an interner Sauberkeit - Vergoldete Kontakte aus einer Edelmetalllegierung gewährleisten zuverlässiges Schalten - Hermetische Abdichtung - RoHS-konform

---
