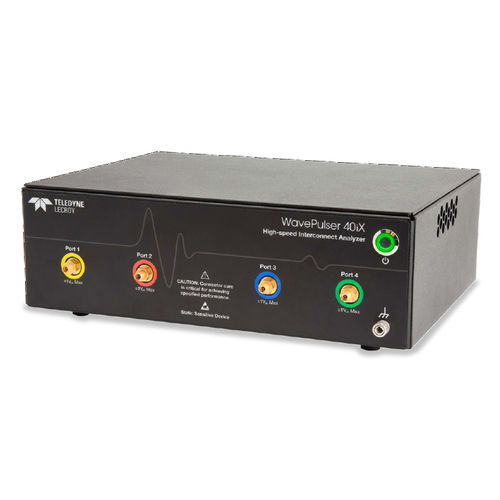

Signalanalysator WavePulser 40iX series

für Stromnetzfür TestsFrequenzgang

WavePulser 40iX ist das ideale Einzelmesswerkzeug für Hochgeschwindigkeits-Hardwaredesigner und Testingenieure. Die Kombination von S-Parametern (Frequenzbereich) und Impedanzprofilen (Zeitbereich) in einer einzigen Erfassung mit einer umfassenden Toolbox bietet unübertroffene Einblicke in die Charakterisierung von Hochgeschwindigkeitsverbindungen. Merkmale • S-Parameter DC bis 40 GHz, Single-Ended und Mixed-Mode • Impedanzprofil mit <1 mm Auflösung, differentiell und Gleichtakt • Interne, automatische OSLT-Kalibrierung • USB-verbunden, klein, leicht • Flexible Anzeige der Messwerte • Entfernen Sie Effekte von Vorrichtungen, Anschlüssen und Kabeln • Emulieren Sie Augendiagramme mit CTLE-, DFE- und FFE-Entzerrung • Erweiterte Jitter-Analyse S-Parameter Vollständige Frequenzcharakterisierung mit einem Frequenzbereich von DC bis 40 GHz und Unterstützung von Single-Ended- und Mixed-Mode-S-Parametern. Die eingebaute automatische interne Kalibrierung ist schnell und einfach. Das im WavePulser-40iX-BUNDLE enthaltene OLST-Kalibrierkit erlaubt es, die Messbezugsebene beliebig zu verschieben Impedanzprofil Lokalisieren Sie Beeinträchtigungen präzise mit einer räumlichen Auflösung von <1 mm und unterstützen Sie sowohl differentielle als auch Gleichtakt-Impedanzprofile. Sowohl die TDR- als auch die TDT-Fähigkeit werden für eine vollständige Abdeckung sowohl der reflektierten als auch der übertragenen Antworten bereitgestellt. Umfassender Werkzeugkasten WavePulser 40iX-Messungen sind bereit für die Simulation mit standardmäßiger Deep-Toolbox für Simulation, De-Embedding und Time-Gating.
