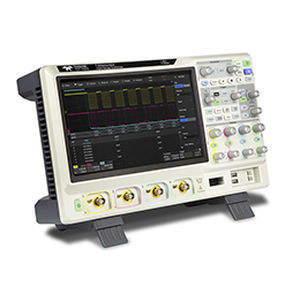

Analoges Oszilloskop T3DSO3000 series

Tisch4 Kanälehochauflösend

Teledyne Test Tools neu T3DSO3000-Oszilloskope verfügen über Vierkanalmodelle mit analogen Bandbreitenoptionen von 200 MHz bis 1 GHz. Jedes Modell bietet eine maximale Abtastrate von 5 GSa/s und eine maximale Speichertiefe von 250 Mpts im Halbkanalmodus. Alle Modelle verfügen über zwei 5-GSa/s-ADCs und zwei 250-GSa/s-ADCs Mpts Speichermodule. Wenn alle Kanäle aktiviert sind, hat jeder Kanal eine Abtastrate von 2.5 GSa/s und eine Standardaufzeichnungslänge von 125 Mpts. Wenn nur ein einzelner Kanal pro ADC aktiv ist, beträgt die maximale Abtastrate 5 GSa/s und die maximale Aufzeichnungslänge 250 Mpts. Dank des benutzerfreundlichen Frontplattendesigns kann auf die am häufigsten verwendeten Funktionen zugegriffen werden. Merkmale •Bandbreiten 200 MHz, 350 MHz, 500 MHz und 1 GHz. •Abtastraten bis zu 5 GS/s. •Langer Speicher – bis zu 125 Mpts/Ch (250 Mpts verschachtelt). •10.1" kapazitiver Farb-TFT-LCD-Touchscreen (1024 x 600). •Enthält Decoder für serielle Busse für I2 C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT und Manchester. •Enthält Bode-Plot von 10 Hz bis 25 MHz mit dem T3DSO1000–FGMOD–Ein Funktions-/Arbiträrwellenformgenerator oder Bode-Plot-Messungen von 10 Hz bis 120 MHz mit dem T3AFG120 Arbiträrer Funktionsgenerator. •Leistungsanalyse-Anwendung standardmäßig enthalten, Messung der Netzqualität, Stromoberschwingungen, Einschaltstrom, Schaltverlust, Anstiegsgeschwindigkeit, Modulation, Ausgangswelligkeit, Ein-/Ausschalten, Einschwingverhalten, PSRR, Wirkungsgrad. •Optionales MSO – 16 digitale Kanäle. Dies fügt Mixed-Signal-Debugging zum hinzu T3DSO3000 Oszilloskop-Serie.
