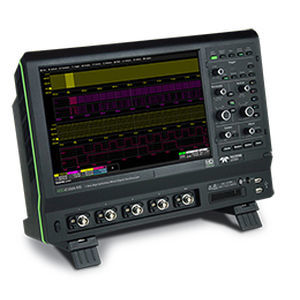

Digitales Oszilloskop HDO4000A series

analogTisch4 Kanäle

HDO4000A-Oszilloskope haben 4 analoge Eingangskanäle, 12-bit Auflösung mit der HD4096-High-Definition-Technologie von Teledyne LeCroy, bis zu 1 GHz Bandbreite und ein kompakter Formfaktor mit einem großen 12.1-Zoll-Multitouch-Display. Sie sind ideal für das Debugging und die Fehlersuche in Leistungselektronikdesigns, digitalem Energiemanagement oder Power-Integrity-Analyse, Automobilelektroniksystemen und tief eingebetteten oder mechatronischen Designs. Merkmale • 4 Eingangskanäle • 16 digitale Kanäle (bei –MS-Modellen) • 12-bit ADC-Auflösung, bis zu 15 Bit mit verbesserter Auflösung • Bis zu 10 GS/s mit verbesserter Abtastrate • Bandbreiten 200 MHz, 350 MHz, 500 MHz und 1 GHz • ±10 V angelegter Offset bei hohen Verstärkungseinstellungen • Langer Speicher – bis zu 50 Mpts/Kanal • MAUI mit OneTouch-Benutzeroberfläche • Außergewöhnliche Tools für serielle Daten • Leistungsstarke, tiefgreifende Toolbox HD4096 High-Definition-Technologie Ermöglicht die Erfassung und Anzeige von Signalen mit 16-mal höherer Auflösung als bei anderen Oszilloskopen. Erfasste und angezeigte Wellenformen sind sauberer und klarer. Signaldetails, die bei anderen Oszilloskopen oft im Rauschen verloren gehen, sind mit dem HD4096 deutlich sichtbar und leicht zu unterscheiden. HD4096 ermöglicht es Oszilloskopen, eine unübertroffene Messpräzision für eine verbesserte Fehlerbehebung und Analyse zu liefern. Riesiger angewandter Offset-Bereich Ein 16-Bit-Offset-DAC ermöglicht einen Offset von ±10 V bei 20 mV/div, ±4 V bei 5 mV/div und einen erstaunlichen Offset von ±1.6 V bei der höchsten Empfindlichkeit (1 mV/div).
