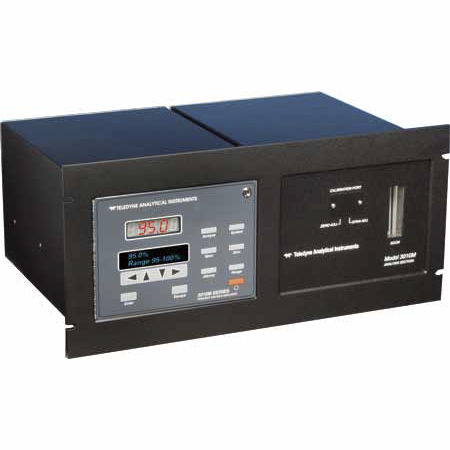

Sauerstoffanalysator 3010MA

KonzentrationBenchtopparamagnetischer

Der paramagnetische Sauerstoffanalysator Modell 3010MA von Teledyne ist ein vielseitiges, mikroprozessorgesteuertes Gerät, das speziell für die Analyse der Sauerstoffreinheit entwickelt wurde. Der 3010MA basiert auf der soliden Leistung der Steuerungsplattform der Serie 3000 von Teledyne und bietet dem Benutzer eine Vielzahl von Funktionen bei gleichbleibender Kosteneffizienz. Prinzip der Messung Die physikalische Eigenschaft, die Sauerstoff von anderen Gasen unterscheidet, ist sein Paramagnetismus, der deutlich größer ist als der anderer üblicher Gase. Folglich werden die Sauerstoffmoleküle von starken Magnetfeldern angezogen, ein Phänomen, das zu Detektionszwecken genutzt werden kann. Ein paramagnetischer Sensor besteht aus zwei hantelförmig angeordneten Kugeln, die in einem symmetrischen, ungleichmäßigen Magnetfeld hängen. Wenn das umgebende Gas Sauerstoff enthält, drehen sich die Hantelkugeln aufgrund der relativ starken Anziehungskraft des Sauerstoffs aus dem Magnetfeld heraus. Ein Lichtstrahl, der auf einen an der Hantel befestigten Spiegel gerichtet ist, wird asymmetrisch auf zwei Fotodioden reflektiert, was zu einer Spannungsverschiebung führt. Die Spannungsdifferenz erzeugt einen Strom, mit dem die Hanteln in die ursprüngliche Position zurückbewegt werden. Der zur Aufrechterhaltung der Nullposition erforderliche Stromfluss ist direkt proportional zur Sauerstoffkonzentration und wird linear in Volumenprozent Sauerstoff auf dem Display angezeigt. Ordnungsgemäß gewartete paramagnetische Sensoren halten jahrelang mit wenig oder gar keinem Unterhalt.
