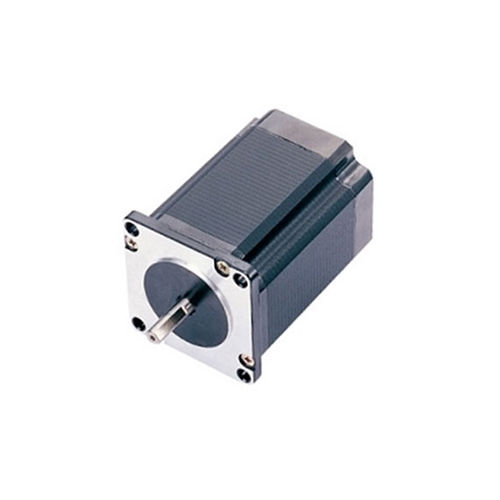

Hybrid-Schritt-Motor DSH series

Zweiphasen24 V12 V

Die konventionellen Hybrid-Schrittmotoren von TelcoMotion decken 3 verschiedene Baugrößen ab, NEMA 17, NEMA 23 und NEMA 34, und der Schrittwinkel umfasst 0,9 und 1,8 Grad. Das maximale Haltedrehmoment beträgt 40000 g-cm. Kundenspezifische Gehäuse-, Encoder-, Getriebe- und Getriebegruppen sind ebenfalls erhältlich. Produkt-Highlights Funktion -NEMA 17, NEMA 23 und NEMA 34 -Schrittwinkel umfassen 0,9 und 1,8 Grad -Max. Haltedrehmoment könnte 40000 g-cm (556 oz-in) betragen -Kundenspezifische Gehäuse, integrierte Elektronik, Encoder, Getriebe und Getriebeunterbaugruppen sind ebenfalls erhältlich -Hohe Qualität, hohes Drehmoment, hohe Auflösung und hohe Leistung Bewerbung -Feinpositionierungs-Anwendungen -Drucker -Plotter -Festplattenlaufwerke -Medizinische Ausrüstung -Fax-Geräte -Automotive Merkmale Schrittwinkel 1,8° Anzahl der Phase2-Phase Nennspannungsbereich3,3 ~ 12,0 VDC Max. Nennstrom 1,2A Max. Haltedrehmoment2200 g-cm Wicklungswiderstand3,3 ~ 37,5 0 Induktivität3,2 ~ 34 mH Rotorträgheit12~35 gm2 Betriebstemperatur - 10° C bis +50° C Isolierung Klasse B (130° C) Gewicht140 - 260g OptionenIntegrierte Elektronik, Encoder und Getriebe
