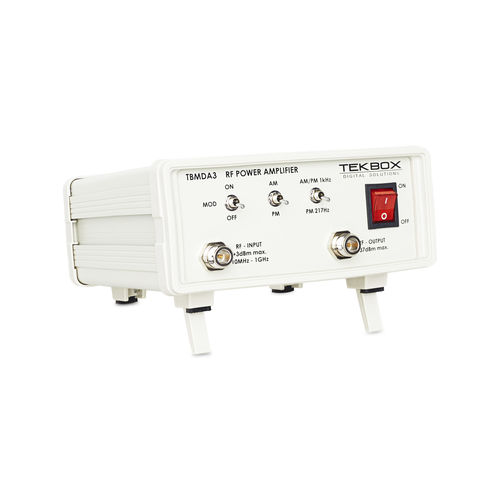

Signalverstärker TBMDA3

LeistungBreitband

Der modulierte Breitband-Leistungsverstärker TBMDA3 wurde entwickelt, um eine kostengünstige Signalquelle für die Störfestigkeitsprüfung von elektronischen Baugruppen und Produkten zu schaffen. Er ist für die Ansteuerung durch den Mitlaufgeneratorausgang von Spektrumanalysatoren ausgelegt. Mit seiner hohen Verstärkung kann er die Ausgangsleistung eines beliebigen Mitlaufgenerators auf bis zu 5 W erhöhen. Der TBMDA3 eignet sich ideal für die Ansteuerung von Tekbox-Nahfeldsonden, um die empfindliche Stelle einer elektronischen Schaltung zu finden oder um elektrische Felder bis zu 550V/m bei der Ansteuerung der Tekbox TEM Cell TBTC0, 300V/m bei der Ansteuerung der TBTC1, 150V/m bei der Ansteuerung der TBTC2 oder 100V/m bei der Ansteuerung der TBTC3 zu erzeugen. Die Testsignale für die Störfestigkeitsprüfung können CW-, AM- oder PM-moduliert sein. Das TBMDA3 bietet daher eine eingebaute Modulationsmöglichkeit zur Erzeugung von 1 kHz AM- oder PM-Signalen. Im PM-Modus kann der TBMDA3 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren. MERKMALE CW-Verstärker (Modulation aus) 1 kHz, 80% AM-Modulation 1 kHz, 50% Tastverhältnis Pulsmodulation 217 Hz, 12,5% Tastverhältnis Pulsmodulation
