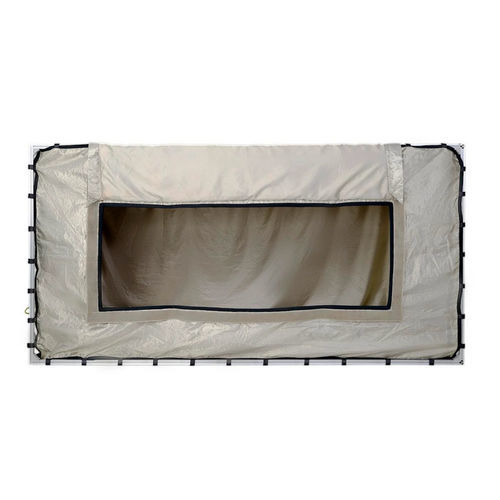

EMC-Prüfkammer TBST series

abgeschirmt

Die abgeschirmten Zelte der TBST-Reihe wurden entwickelt, um Störungen durch Umgebungsgeräusche bei der Durchführung von EMV-Pre-Compliance-Messungen zu unterdrücken. Mit einer Größe von 120 cm x 60 cm x 60 cm oder 86 cm x 49 cm x 45 cm kann es alle Tekbox Pre-Compliance-Testgeräte wie LISNs oder TEM-Zellen aufnehmen. Die abgeschirmten Zelte bestehen aus zwei Schichten leitfähiger Gewebe. Es wird von starren Aluminiumprofilen getragen. Die Filterplatte an der Seite bietet einen 240V/10A-Netzwechselstromfilter (optional für das kleinere Zelt), zwei 240V/10A-AC/DC-Allzweckfilter und vier koaxiale Durchführungsadapter mit Schraubkappen. Die Zugangsöffnung ist mit leitfähigem Klettband verschlossen. Rahmen: 20 mm x 20 mm große stranggepresste Aluminiumprofile Abschirmung: 2 Lagen leitfähiges Gewebe Dichtung: leitfähiges Klettband Aufhängung: Klettbänder Filter-Panel: 1 x 240V/10A AC-Filter; IEC-Buchse (optional für das kleinere Zelt) 2 x 240V/10A DC-Filter; Kabel mit Bananensteckern 3 x N-Buchsen-Durchgangsstecker mit Schraubkappen 1 x BNC-Buchsen-Durchführungsstecker Interne AC-Buchse: Pigtailkabel mit abnehmbarer Schuko-Buchse Dämpfung: bis zu 50 dB im Bereich 10 MHz bis 6 GHz Gewicht: 10,8 kg Abmessungen der Öffnung: 130 cm x 46 cm Rahmen: 20 mm x 20 mm stranggepresste Aluminiumprofile Abschirmung: 2 Lagen leitfähiges Gewebe Aufhängung: Klettverschlussriemen Filter-Panel: 1 x 240V/10A AC-Filter; C19-Buchse 2 x 240V / 10 A AC/DC-Filter, angeschlossene Kabel mit Bananenkupplungen 3 x N-Buchsen-Koaxial-Durchgangsstecker mit Schraubkappen 1 x BNC-Buchsen-Koaxial-Durchführungsstecker mit Schraubkappen Interne AC-Buchse: Pigtailkabel mit abnehmbarer Schuko-Buchse + länderspezifische AC-Kabel mit C13-Stecker
