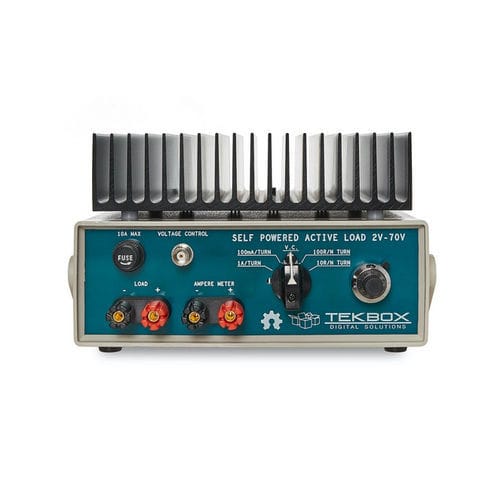

Elektronische Last TBOH02

Der TBOH02 ist eine präzise, selbstversorgte aktive Last. Sie benötigt keine separate Versorgungsspannung und arbeitet bereits ab 2 V. Sie verfügt über einen konstanten Widerstand und einen konstanten Strommodus. Ein 10-Gang-Potentiometer mit Skala, ein Bereichsschalter und eine Präzisionsreferenz ermöglichen eine genaue Einstellung von Strom oder Widerstand. Außerdem kann er durch eine externe Spannung gesteuert werden. Das Design ist vollständig analog. Messungen des Versorgungsrauschens mit dem TBOH02 als Last werden nicht mit zusätzlichem Rauschen überlagert, im Gegensatz zu solchen Messungen, die mit digital gesteuerten aktiven Lasten durchgeführt werden. Der TBOH02 kann nicht nur als aktive Last für Stromversorgungsmessungen verwendet werden, sondern auch als Stromsenke oder Stromquelle für Power-LED-Tests und ähnliche Anwendungen. Sie ist auch praktisch, wenn Tests im Feld durchgeführt werden, wo keine externe Stromversorgung zur Verfügung steht. Der TBSOH02 arbeitet mit Spannungen von 2V bis 70V. Die maximale Stromstärke beträgt bis zu 10A, wobei zu beachten ist, dass die maximale Leistung ohne zusätzliche Kühlung auf 25W begrenzt ist. Ein Lüfter, der auf den Kühlkörper aufgesteckt werden kann, erhöht die maximale Leistungsaufnahme auf 100W. Das Design basiert auf dem Artikel Precision active load operates as low as 2V von Joel Setton in der EDN, August 2005 Mit freundlicher Genehmigung von Joel Setton, Crolles, Frankreich SPEZIFIKATIONEN Betriebsspannungsbereich: 2V - 70V Maximaler Strom: 10A Leistungsaufnahme: max. 25W kontinuierlich; mit zusätzlichem Lüfter 100W kontinuierlich Bereiche: 0A - 1A, 0A - 10A, 1Ω - 10Ω, 10Ω - 100Ω Eingang für externe Spannungssteuerung
