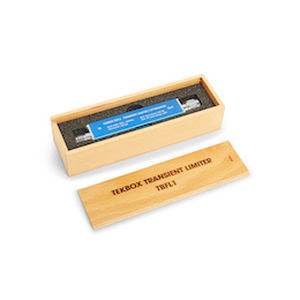

RF-Abschwächer TBFL1

Der TBFL1 ist ein kombinierter Transientenbegrenzer/Dämpfungsglied/Hochpassfilter, der einen optimalen Schutz der Eingänge von Spektrumanalysatoren oder Messempfängern bietet, wenn leitungsgebundene Rauschmessungen oder andere Messungen durchgeführt werden, bei denen die Eingangspegel nicht mit Sicherheit vorhergesagt werden können oder bei denen es zu unbeabsichtigten Überlastungen kommen kann. Pin- und Schottky-Dioden in Kombination mit einem mehrstufigen 10dB-Dämpfungsglied ergeben ein Gerät, das einem kontinuierlichen HF-Eingangspegel von bis zu 5W (37 dBm) standhält. Eine Gasentladungsröhre bietet zusätzlichen Schutz gegen Hochspannungstransienten. Außerdem unterdrückt ein 9-kHz-Hochpassfilter Oberwellen der Netzspannung. Mit einer Begrenzungsschwelle von +11 dBm und einem flachen Frequenzgang von 9 kHz bis 600 MHz kann der TBFL1-Limiter als Schutzgerät für den gesamten Bereich der leitungsgebundenen Rauschmessungen und in vielen anderen Anwendungen eingesetzt werden. SPEZIFIKATIONEN Frequenzbereich: 9 kHz - 600 MHz Abschwächung: 10 dB - 0,8/+1,6 dB im Frequenzband (9 kHz bis 600 MHz) Dämpfung HP-Filter: > 40 dB @ 1kHz Maximale kontinuierliche RF-Eingangsleistung: 5 W (+37 dBm) in-band Maximale DC-Eingangsspannung: ± 20 V Eingangsanpassung, linearer Betriebsbereich: 9 kHz - 600 MHz < - 16 dB Ausgangsanpassung, linearer Betriebsbereich: 9 kHz - 600 MHz < - 23 dB Linearer Betriebsbereich: bis zu 0 dBm Eingangspegel, In-Band Begrenzungsschwelle: +11 dBm (bei 37dBm Eingangspegel) Eingangsstecker: N-Buchse Ausgangsstecker: N-Stecker Abmessungen: 156 mm x 26 mm x 26mm Gewicht: 170 g
