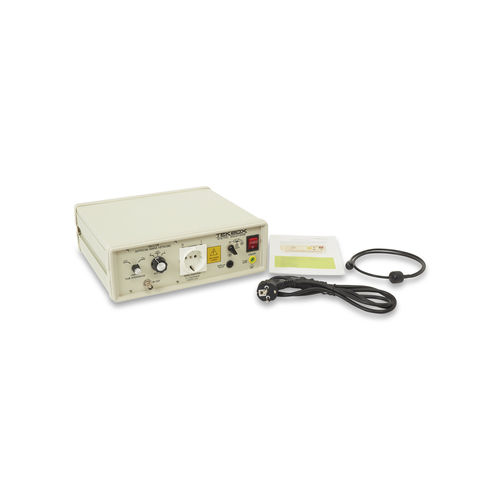

AC-Strom-Messinstrument TBLC08 50uH LISN

ImpedanzTisch

Das TBLC08 50uH LISN ist ein Leitungsimpedanz-Stabilisierungsnetzwerk für die Messung von leitungsgebundenen Störungen im Bereich von 9kHz bis 30MHz, entsprechend dem CISPR16 Standard. Das Gerät ist für die Prüfung von einphasigen, wechselstromgespeisten Geräten mit Versorgungsspannungen bis maximal 240V ausgelegt. Leitungsgebundene Störungen können auf der Phase und auf dem Nullleiter gemessen werden. Das TBLC08 ist mit einem schaltbaren Begrenzer/Dämpfungsglied und einem künstlichen Handanschluss ausgestattet. Das Gerät ist mit länderspezifischen Prüflingsanschlüssen erhältlich. SPEZIFIKATIONEN Frequenzbereich: 9 kHz bis 30 MHz Impedanz: 50 Ω ║ (50 µH + 5 Ω) Künstliche Hand: 220 pF + 511 Ω Schaltbarer PE: 50 Ω ║ 50 µH Begrenzer / Dämpfungsglied: 150 kHz bis 30 MHz; 10 dB Luftkerndrosseln Netzspannung: nominal 0-240V; max. 260V DC oder AC / 50-60 Hz; CAT II Max. Strom: 8A @ 23°C DUT-Buchse: länderspezifisch Messanschluss: 50 Ω BNC Stromanschluss: IEC 60320 C13 Betriebstemperaturbereich: +5°C ... + 40°C; 5% bis 80% RH Sicherheit: Sicherheitsklasse I, IEC 1010-01
