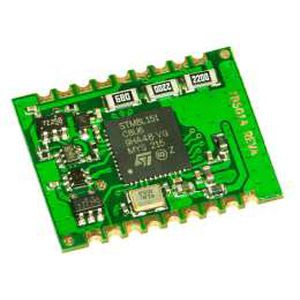

Kommunikationswandler TBS05A

SerieUART

Das TBS05A UART / SDI-12 Modul ist eine Schnittstelle, die verwendet werden kann, um digitale Sensoren mit einer SDI-12 Slave-Schnittstelle zu versehen. Das Modul ist Plug and Play und zielt auf kostensensitive Datenerfassungsanwendungen ab. Es bietet einen geringen Stromverbrauch, einen kleinen Footprint und eine einfache Integration in Produkte, die eine SDI-12-Schnittstelle benötigen. TBS05A ist eine SDI-12-Slave-Schnittstelle für digitale Sensoren. Der Sensor kann bis zu 10 Messwerte in den SRAM des TBS05A schreiben, die dann über die SDI-12 Schnittstelle von einem SDI-12 Master abgefragt werden können. Der Anwender muss keine Zeit für die Implementierung des SDI-12 Protokolls und der Schnittstellenhardware aufwenden, da dies ein integraler Bestandteil des SDI-12 UART-Schnittstellenmoduls ist. Das TB05A enthält alle notwendigen Komponenten einer kompletten SDI-12 Schnittstelle. Es umfasst SDI-12 Front-End, Controller, Quarz und passive Komponenten. Das TBS05A wurde speziell für Anwendungen entwickelt, bei denen Kosten, Leistung, Markteinführungszeit und einfache Integration im Vordergrund stehen. SPEZIFIKATIONEN 5V, 1200 Baud SDI-12 Slave-Datenschnittstelle mit Transientenschutz 3,3V UART-Schnittstelle Wählbare UART-Datenrate: 4800, 9600, 19200, 38400 Baud 3,3V Steuerschnittstelle Power Down Modus 3,3V, 5V Versorgungsspannung Betriebstemperaturbereich: -40 .... +85°C
