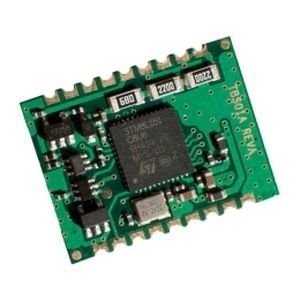

Kommunikationswandler TBS01A

SerieUART

Das TBS01A SDI-12 to UART Modul ist eine bidirektionale Schnittstelle für die Umwandlung von Befehlen und Daten in das SDI-12 Format und umgekehrt. Das Modul ist Plug and Play und zielt auf kostensensitive Datenerfassungsanwendungen ab. Es bietet einen geringen Stromverbrauch, eine kleine Grundfläche und eine einfache Integration in Produkte, die eine SDI-12-Schnittstelle benötigen. Der Anwender muss keine Zeit in die Implementierung des SDI-12 Protokolls und der Schnittstellenhardware investieren, da dies ein integraler Bestandteil des SDI-12 UART Schnittstellenmoduls ist. Das TB01A enthält alle notwendigen Komponenten einer kompletten SDI-12 Schnittstelle. Es umfasst SDI-12 Front-End, Controller, Quarz und passive Komponenten. TBS01A wurde speziell für Anwendungen entwickelt, bei denen Kosten, Leistung, Markteinführungszeit und einfache Integration im Vordergrund stehen. Das TBS01A ist ein funktionell und mechanisch kompatibler Ersatz für das TBS01-Modul. Das TBS01A ist auch auf einem Breakout-Board erhältlich. SPEZIFIKATIONEN SDI-12 zu UART Schnittstelle SDI-12-Norm V1.3 Wählbare Datenrate: 4800, 9600, 19200, 38400 Baud Plug and Play Power Down Modus 3.3V UART-Schnittstelle 3.3V, 5V Versorgungsspannung 23 mm x 18 mm 2.3 mm Dicke des Moduls Betriebstemperaturbereich: - 40°C ... + 85°C ZIELANWENDUNG SDI-12 Datenlogger SDI-12 zu RS232 Schnittstelle SDI-12-zu-USB-Schnittstelle
