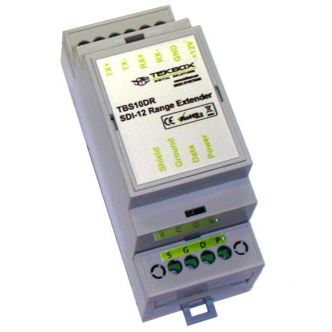

Kommunikationswandler TBS10

SerieRS-485für DIN-Schiene

Der TBS10DR Range Extender ist ein SDI-12-zu-RS485-Konverter, der mit der TBS07 RS485-zu-SDI-12-Schnittstelle zusammenarbeitet. Er leitet SDI-12-Befehle und SDI-12-Messantworten transparent und bidirektional weiter. Das TBS10DR wird auf der einen Seite an die SDI-12-Schnittstelle eines Datenloggers oder einer Telemetrieeinheit angeschlossen und auf der anderen Seite an ein oder mehrere TBS07DR, die an SDI-12-Sensoren angeschlossen sind. Der SDI-12 Range Extender wurde für Sensornetzwerke entwickelt, die sich über ein großes Gebiet erstrecken oder größere Entfernungen abdecken, als für SDI-12 Kabelverbindungen spezifiziert sind SPEZIFIKATIONEN SDI-12 Bereichserweiterung Übertragungsmodus Plug and Play Kein Treiber erforderlich Baudrate: 9600, 19200, 38400 Baud Halb- und Vollduplex 6V ... 15V Versorgungsspannung Geringe Leistungsaufnahme TBS10DR: Schraubklemmenblöcke TBS10: Federkraftklemmen von Weidmüller DIN-Schienen-Gehäuse oder IP67 Fibox-Gehäuse Betriebstemperaturbereich: - 40°C ... + 85°C ZIELANWENDUNG SDI-12 Sensornetzwerke
