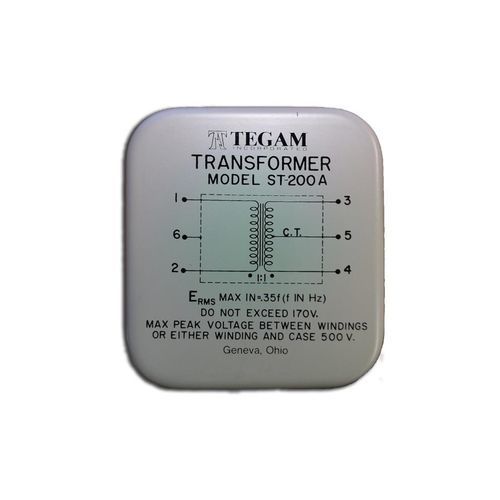

Isolationstransformator ST-200A

Messungtrocken

Die ST-Transformatoren von TEGAM sind so konzipiert, dass sie die Anforderungen einer Vielzahl von Brückenschaltungen, Isolations- und Kalibrierungsanwendungen erfüllen. Die ST-Einheiten können verwendet werden, um einen symmetrischen Ausgang von einer unsymmetrischen Quelle zu liefern. Diese Übertrager können mit TEGAM-Verhältnisübertragern in Brückenschaltungen kombiniert werden, um den Nullindikator zu isolieren. Der ST-200A bietet ein sehr genaues 1:1-Verhältnis für Isolations- oder Phasenumkehranwendungen. Die Geräte werden auch mit TEGAM-Verhältnis-Transformatoren verwendet, um bei bestimmten Brückenanwendungen eine 180-Grad-Phasenverschiebung am Eingang oder Ausgang des Geräts zu erreichen. Der ST-200A hat auch eine mittig angezapfte Sekundärseite. Technische Daten -Spezialtransformator -1:1 Windungsverhältnis -Bindungsstift-Terminierung -Frequenzbereich 50-10.000 Hz -Isolation 500-V-Test -Genauigkeit des Leerlaufverhältnisses bei 400 Hz .005% -Eingangsimpedanz (bei offenem Sekundärkreis) bei 400 Hz, größer als 250.000 Ohm -Zentriert angezapfte Sekundärseite -NSN: 5959-00-715-8591 -Hergestellt in den USA
