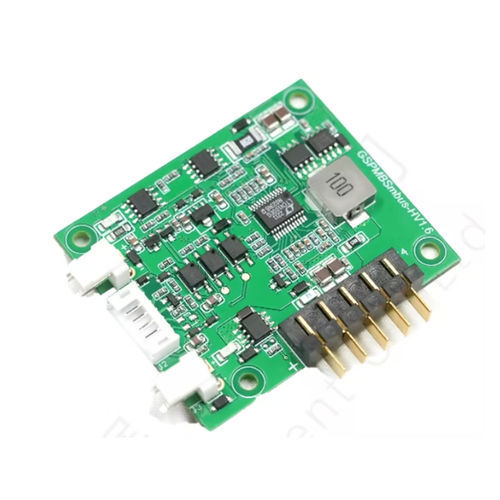

Steckkarte GSPMBSMBus

TEFOO bietet eingebettete Module zum Laden von Standard-Akkus sowohl für mobile als auch für stationäre Anwendungen. Diese Power-Management-Module bieten die perfekte Lösung für Elektronikentwickler. Sie rationalisieren den Entwicklungsprozess von Batterien und den dazugehörigen Ladeschaltungen und reduzieren gleichzeitig Kosten und Zeit. Merkmale ● Batterielademanagement & Strompfadmanagement. ● Vollständig konform mit der Smart Battery Spezifikation. ● Adaptive Anpassung von Ladespannung und Ladestrom ● Nahtloses Umschalten zwischen Adapter und Batteriestromversorgung. ● Umfassende Sicherheitsschutzfunktionen. ● Einfach zu entwerfen, ohne Entwicklung einsatzbereit. Anwendung Tragbare Geräte, Industrie und medizinischer Bereich. Technische Spezifikation Elektrische Leistung DC-Eingangsspannung 9V~24V（Die Ausgangsspannung des externen Adapters sollte um mehr als 1V） größer sein als die Batteriespannung DC-Eingangsstrom 5A MAX DC-Eingangsleistung 120W MAX Akku-Spannung 5V~16.8V（Geeignet für 2S~4S Smart Batterien） Akku-Ladestrom 0-3A Ladespannung Entspricht der DC-Eingangsspannung, wenn eine externe DC-Stromversorgung vorhanden ist. Entspricht der Batteriespannung, wenn keine externe DC-Stromversorgung vorhanden ist. Laststrom 0-5A Standby-Strom DC-Stromversorgung ein：＜15mA（DC-Strom） DC-Stromversorgung aus：＜35uA（Batterie） Umgebungsbedingungen Ladung Temperatur 0°C~50°C Entladetemperatur -20°C~60°C Abmessungen Länge 60.0mm Breite 50.0mm Schnittstelle Eingang：VH3.96-2P Ausgang：VH3.96-2P Kommunikation：PH2.0-6P Batterie：90°-Gegenstecker
