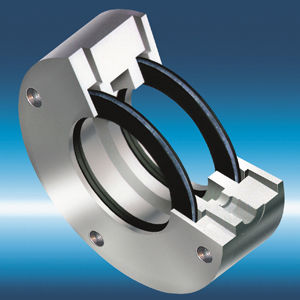

Edelstahl-Dichtung RotaSeal KD-3

PTFECarbonWelle

Kammer-Wellendichtung Die Hochleistungs-Wellendichtung RotaSeal KD-3 ist eine wirtschaftliche Wellendichtung. Durch ihr Baukastensystem können die Einzelteile entsprechend den unterschiedlichen Betriebsbedingungen zusammengestellt werden. Kammer, Sperrgas- und/ oder Fettsperre sowie Zwischenkammer werden je nach den speziellen Betriebsbedingungen ausgelegt. Die jeweiligen Kammerelemente sind massiv. Die Wellenabdichtung wird durch die axiale Verschraubung der einzelnen Kammerelemente gebildet. Die Kammerelemente werden inklusive Bohrungen für die Halteschrauben geliefert. Die Dichtelemente sind mehrteilig radial geschnitten und werden durch die Strumpfbandfeder auf der Welle gehalten. Der Werkstoff von Kammer und Dichtring wird entsprechend den spezifischen Betriebsbedingungen gewählt. Die Kammerwerkstoffe sind Edelstahl, z.B. 1.4571, 1.4021, 1.4539 sowie Sonderwerkstoffe wie Titan, Hastelloy etc. Die Werkstoffe für die Dichtungselemente können aus verschiedenen PTFE-Compounds oder verschiedenen künstlichen Kohlenstoffqualitäten bestehen. Die RotaSeal KD-3 Serie wird hauptsächlich für die Abdichtung von kleinen oder mittelgroßen Ventilatoren, Lüftern, Kompressoren und Lagerdichtungen verwendet. Fettkammern erhöhen die Dichtheit: Die Fettsperren können das Sperrgasvolumen bzw. die Leckage um bis zu 90 % reduzieren. Sperrgas ist unverzichtbar, wenn feststoffhaltige oder gar toxische Medien abgedichtet werden sollen. Wie in einem Baukastensystem lässt sich die Hochleistungs-Wellendichtung RotaSeal Typ KD-3 aus den oben genannten Elementen flexibel für verschiedene Betriebsbedingungen zusammenstellen. Die Kammern werden mit Bohrungen für die entsprechenden Halteschrauben gefertigt. Bei engen Einbauräumen sollten Langlöcher bevorzugt werden.
