Manuelles Spannsystem 13151-M

doppeltwirkend

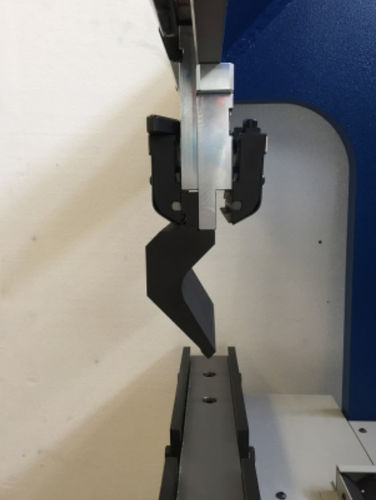

Das SPEED GRIP MANUAL DOUBLE System ist ein manuelles Spannsystem für Oberwerkzeuge mit einem ergonomischen Hebel. Die Einführung und Entnahme des Werkzeugs erfolgt von vorne und ist kompatibel mit Standardwerkzeugen europäischer Bauart. Es gibt keine Begrenzung der Länge, Form und Anzahl der eingesetzten Werkzeuge. Das Gehäuse ist automatisch und es ist möglich, das Werkzeug von der Vorderseite der Presse aus umgedreht zu montieren. Technische Merkmale OBERWERKZEUGE Manuelles Spannen der Oberwerkzeuge mittels eines ergonomischen Hebels FRONTALE BELADUNG Gleichzeitiges Anheben, Aufnehmen und Spannen aller Werkzeuge, die sich auf der Vorder- und Rückseite der Abkantpresse befinden, durch einen manuellen Hebel (einer pro Einheit). Sobald der Hebel in Position ist, wölbt er sich nicht mehr heraus. Keine Längen-, Form- oder Mengenbegrenzung der Werkzeuge. Automatisches Anheben und Aufnehmen der Werkzeuge FLEXIBILITÄT Gleichzeitiges Anheben, Aufnehmen und Spannen aller Werkzeuge, die sich auf der Vorder- und Rückseite der Abkantpresse befinden, mit einem Handhebel (einer pro Einheit). Sobald der Hebel in Position ist, wölbt er sich nicht mehr heraus. Lösen: Das Öffnen des Hebels gibt alle vorhandenen Werkzeuge frei. Das System verhindert das Lösen des Hebels mit absoluter Sicherheit. Entnahme: Sie erfolgt nur durch Einwirkung auf jedes einzelne Teil mit Anheben am Anschlag, kleiner Drehung und Entnahme nach unten. Der Vorgang erfordert keine zusätzlichen Anstrengungen zusätzlich zum Gewicht des Werkzeugs. TECHNISCHE MERKMALE Höhe der Einheit= 120mm. biegeachse = 7mm. DOPPELTE AUSRICHTUNG Möglichkeit der Montage des Werkzeugs auf dem Kopf stehend, von der Vorderseite der Presse aus: jedes einzelne Werkzeug kann je nach Biegebedarf mit einer vorderen oder hinteren Ausrichtung (180° Drehung) montiert werden.
