Analoges Oszilloskop VDS-6102A

Tisch2-WegeUSB

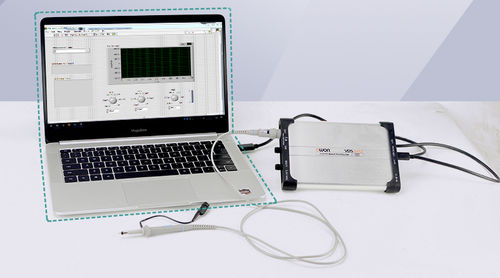

OWONs neues hochauflösendes Zweikanal-Oszilloskop VDS6102A mit 100MHZ/14bit USB-Schnittstelle *Zweikanalige ultraflache Bauweise *Maximale Speichertiefe 10M *Maximale 100MHz Bandbreite, bis zu 1GSa/s Echtzeit-Abtastrate *Unterstützt Windows/Linux/Android/Apple-Plattform für Sekundärentwicklung Spezifikation der Messung Modell: VDS 6102A Bandbreite: 100MHz Kanal: 2 analoge Kanäle + Ausgangskanal der Signalquelle Sofortige Abtastrate: bis zu 1GSa/s Anstiegszeit : (typisch ≤3.5 ns auf BNC) Zeitbasisbereich : 5ns/div～100s/div, Schrittweite 1～2～5 Abtastmodus: normale Abtastung, Spitzenerkennung, Durchschnitt Speichertiefe: 10M Eingangskopplung: DC, AC, Masse Eingangsimpedanz: 1MΩ±2%, parallel mit 15pF±5pF Genauigkeit der Zeitbasis: ±25ppm Zeitintervall (△T) Messgenauigkeit : Einzeln: ±(1 Abtastintervallzeit+100ppm×Ablesung+0.6ns), >16 Durchschnittswerte: ±(1 Abtastintervallzeit+100ppm×Ablesung+0.4ns) Vertikale Empfindlichkeit: 2mV/div～5V/div Vertikale Auflösung: 14bits Maximale Eingangsspannung : 40V Peak（DC + AC Peak ） Bandbreitenbegrenzung : bis 20 MHz, volle Bandbreite Tastkopfdämpfungskoeffizient : 1X, 10X, 100X, 1000X Kanal-zu-Kanal-Isolation : 50Hz: 100: 1, 10MHz: 40: 1 Wellenform-Interpolation : Sin(x)/x ±2 V (2 mV/div - 50 mV/div); Auslenkungsbereich: ±20 V (100 mV/Div - 500 mV/Div); ±40 V (1 V/Div - 5 V/Div) Niedriger Frequenzgang mit einfacher Bandbreite : Niedriger Frequenzgang mit voller Bandbreite (AC-gekoppelt, -3Db) ≥5 Hz (auf BNC) Genauigkeit der DC-Verstärkung: ±2% Triggerart Signalsystem und Zeilen-/Feldfrequenz (Video-Trigger-Typ) : Flankentrigger, Pulsbreitentrigger, Videotrigger, Flankentrigger Triggermodus: automatisch, normal, einzeln Cursor-Messung : Spannungsdifferenz zwischen den Cursorn (△V), Zeitdifferenz zwischen den Cursorn (△T)
