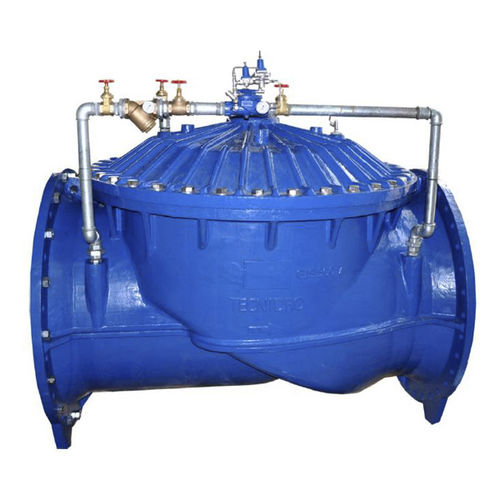

Membranventil

hydraulischSteuerungVerschluss

Das Ventil muss mit einem Ventilkörper mit hohem hydrodynamischem Querschnitt ohne Stagnationstaschen (konischer Typ mit geringem Druckverlust) hergestellt werden, der Hauptventilkörper und der Deckel müssen aus duktilem Standardgusseisen GJS500-7 hergestellt werden, und der Ventilkörper und der Deckel müssen durch eine Polyesterharz-Pulverbeschichtung bei 200° C mit einer garantierten Mindeststärke von 150 Mikron geschützt werden. Der Dichtungssitz, die Spindel und die Rückholfeder sind aus rostfreiem Stahl gefertigt, um eine bessere Kavitationsbeständigkeit zu erreichen. Die Kolben-Dichtscheibe ist vollständig geführt und unabhängig vom Dichtungssitz. Das Ventil muss einen freien Durchgang haben, der mehr als 80 % des Nenndurchmessers beträgt, und es dürfen weder Speichen noch Gitter in den Durchflussweg eingefügt werden. Das Ventil muss mit einer herausnehmbaren Sitzscheibe aus Edelstahl ausgestattet sein; es muss möglich sein, einen optionalen V-PORT-Kolben anstelle des Standardkolbens einzusetzen, ohne dass das Ventil verändert werden muss, um einen hohen Druck abzubauen. Das Ventil muss mit einer in der Steuerkammer angeordneten Feder ausgestattet sein. Die Feder darf nicht in direktem Kontakt mit dem Hauptstrom stehen. Das Ventil muss mit einer Stellungsanzeige ausgestattet sein. Die Membrane besteht aus nylonverstärktem Buna-N, auf Wunsch auch aus Viton für die Petrochemie, und der Dichtungsteller aus Vulcolan oder Viton auf Anfrage. Für eine einfache Wartung muss es möglich sein, Zugang zu den inneren Teilen zu erhalten, ohne das Ventil aus der Rohrleitung auszubauen, und auch bei laufendem Ventil in den Steuerkreis einzugreifen.
