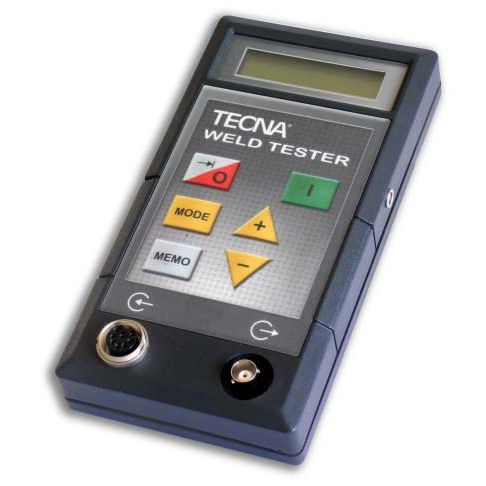

Inspektionssystem für Schweißarbeiten TE1600

tragbar

Der TE1600 “WELD TESTER” ist ein tragbares Gerät, das speziell zum Messen der Parameter beim Widerstandsschweißen konzipiert wurde. Anhand von Sonden verschiedener Art ermöglicht dieses Gerät das Messen von Schweißstrom und Elektrodenkraft. Die Leistung des 32-bit Mikroprozessors und die Genauigkeit des 12-bit A/D Umrichters machen dieses Gerät so leistungsstark. Geeignet für Messungen an Standardgeräten (AC), dreiphasigen Gleichstrom- und MF-Geräten (DC) sowie Kapazitor Entladungsgeräten(CDW): AC: Messung der Istwerte (RMS), Höchst- und Durchschnittswerte. Messungen der Stromspitzenwerte: positive und negative Höchstwerte. Messung des Führungswinkels in Grad. Messung der Schweißzeit in Zyklen und Zyklusschritten. DC: Höchst- und Durchschnittswerte und der Schweißzeit in ms. CDW: Messung der Spitzenwerte und der Schweißzeiten. Vor- und Nach-Austastfunktion mit programmierbarem Zeitabstand; verhindert Messfehler bei Verwendung der Antiegsfunktion und ermöglicht den Checkout der ersten korrekten Einschaltverzögerung. Speicherung der Messwerte der letzten Schweißvorgänge. Messung der Schweißkraft: Anzeige des maximalen Kraftwerts, den Wert am Anfang und Ende der Schweißzeit. Austastfunktion, vehindert Messfehler durch hohen Impact und ermöglicht eine entsprechende Auswertung. Große Auswahl an Messwandlern. Automatische Erkennung des verbundenen Sensors. BNC Ausgang zur Anzeige des aktuellen Kurvenverlaufs auf dem Oszilloskop. Versorgung über Alkalibatterien 4 x 1.5 V (Größe AA).
