Daten-Ortungssystem

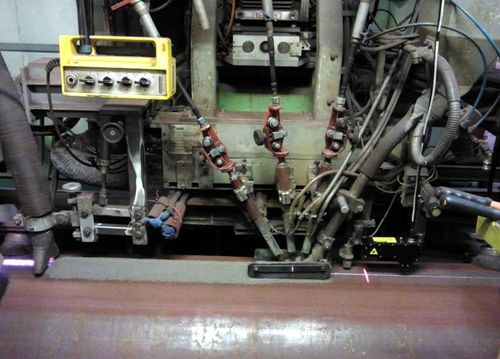

Das System wurde für die automatische Nachführung der V-Nutfugen ohne Füllung oder mit Teilfüllung nach dem Schweißdurchgang beim Lichtbogen- oder Unterpulverschweißen entwickelt. Das System besteht aus zwei Grundteilen: Lasersensor (LS) mit Mikroprozessorsteuerung und Kommunikationsmodul (CM). Der Lasersensor ermöglicht die berührungslose Messung der seitlichen und vertikalen Mittenverschiebung der Stoßfuge und die Datenübertragung zum Kommunikationsmodul über die RS-422-Schnittstelle. Der Lasersensor ist außerdem mit einem TV-Ausgang zur visuellen Verfolgung des Systembetriebs ausgestattet. Die Hauptfunktionen des Kommunikationsmoduls sind: Empfang von Lasersensor-Daten, Bildung der Signale der seitlichen und vertikalen Schweißkopfpositionskorrektur, Abstimmung des Nachführsystems, Koordination mit der Hauptsteuerung des Schweißwerks, des Bedieners und des externen Computers zur Serviceparametrisierung und Einstellung des Nachführsystems. Das Nachführsystem wird in bestehende Schweißanlagen integriert. Der Sensor-TV-Ausgang wird an die vorhandene Fernanzeige angeschlossen. Das Kommunikationsmodul verfügt über die erforderliche Schnittstelle, digitale und/oder analoge Ein- und Ausgänge für die Interaktion mit der Schweißanlage und dem Bediengerät (die Liste der erforderlichen Signale wird je nach Schweißanlagentyp zusätzlich mit dem Kunden abgestimmt). Das Tracking-System basiert auf modernen elektronischen Komponenten und Leiterplatten für industrielle Zwecke, die eine hohe Zuverlässigkeit der gelieferten Geräte gewährleisten.
