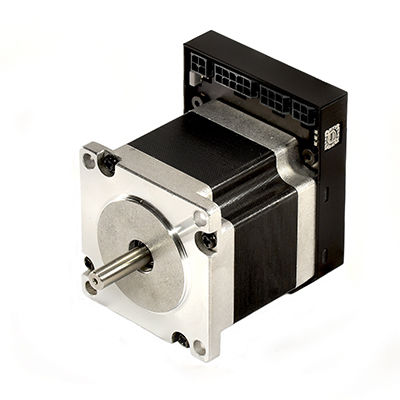

Schrittmotor iMOT232S XM-CANDC18 V24 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- AC/DC
- DC
- Typ
- Schritt
- Spannung
- 18 V, 24 V, 12 V, 28 V, 48 V, 40 V, 36 V, 30 V, 43,2 V, 14,4 V, 20 V, 42V, 19,5 V, 16 V, 21,6 V, 15 V, 14 V
- Schutzfaktor
- IP20
- Konfiguration
- NEMA 23
- Anzahl der Pole
- zweipolig
- Kühlung
- luftgekühlt
- Anwendung
- für kollaborative Roboter, Industrie, für Kreiselpumpen, für die Pharmaindustrie, für Messgeräte, für Holzbearbeitungsmaschine, für medizinische Geräte, für Robotik, für Förderanlage, für Werkzeugmaschinen, für Zentrifuge, für die Halbleiterindustrie, für Verpackungsmaschinen, Förderer, für die Elektronik, für die chemische Industrie, für Drehtisch, für die Textilindustrie, für die Bergbauindustrie, für automatische Tür, für Kernkraftanwendungen, Landwirtschaft, Optik, für medizinische Anwendungen, für Dosiergerät
- Weitere Eigenschaften
- Niederspannung, Präzision, Hochpräzision, servogesteuert, programmierbar, mit integriertem Motion-Controller, mit Drehzahlregelung, ansteuerbar, mit integriertem Controller, mit variabler Geschwindigkeit, Bewegungskontrolle, CANopen, geschlossene Schleife, mit integrierter 0-10 V-Geschwindigkeitsregelung, mit integrierter Elektronik, für variable Frequenzen, RS-232, mit integrierter Steuerung, TMLCAN, Standard, mit Steuerungssystem, mit integriertem Encoder
- Leistung
Max: 50.000 W
(67,981 hp)80 W
(0,109 hp)Min: 80 W
(0,109 hp)- Intensität
Max: 2,8 A
2 A
Min: 0,01 A
- Drehmoment
Max: 1 Nm
(0,7376 ft.lb)1 Nm
(0,7376 ft.lb)Min: 0 Nm
(0 ft.lb)- Rotationsgeschwindigkeit
Max: 1.400 rpm
(8.796,46 rad.min-1)800 rpm
(5.026,55 rad.min-1)Min: 0,01 rpm
(0,06 rad.min-1)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Beschreibung
• Intelligenter Kompaktantrieb in 56 mm Baugröße (NEMA 23)
• Schrittmotor mit integriertem frei programmierbarem Servoregler
• Hohe Dynamik und Effizienz durch feldorientierte Regelung (FOC)
• Magnetischer Singleturn-Absolut-Encoder mit 4096 I/Udr. (12 bit)
• Steckverbindersystem: Molex Micro-Fit
Produkteigenschaften
Schrittmotor mit integrierter, frei programmierbarer Regelungselektronik, Absolutencoder, RS232- und CAN/CANopen-Schnittstelle. Durch die integrierte Steuerung wird der Verkabelungsaufwand auf die Kommunikationsverbindung und die Stromversorgung reduziert und die elektromagnetische Verträglichkeit deutlich verbessert. Das äußerst kompakte Antrieb ist bereits optimal ausgelegt, sofort betriebsbereit und ermöglicht somit eine einfache Integration auf engstem Raum.
• Kommunikation:
• RS232 – bis zu 115 k
• CANopen – gemäß den CiA-Profilen 301, 305 und 402
• TMLCAN – Technosofts proprietäres CAN Protokoll
• Digitale und analoge Ein-/Ausgänge:
• 5 digitale Eingänge: 5-24 V, NPN oder PNP konfigurierbar
• 2 digitale Ausgänge: 24 V, 0.5 A, NPN Open-Collector
• 1 analoger Eingang: 12 Bit, 0-5 V
• Feedback: Integrierter magnetischer Singleturn-Absolut-Encoder mit einer Auflösung von 4096 Inkremente pro Umdrehung (12 bit).
• Sicherheit: Programmierbare Schutzeinrichtungen gegen Überstrom, Übertemperatur, Unter- und Überspannung, I2t und Schleppfehler.
• 16 Pos.Hex-Schalter zum Einstellen der Geräte-Node ID
