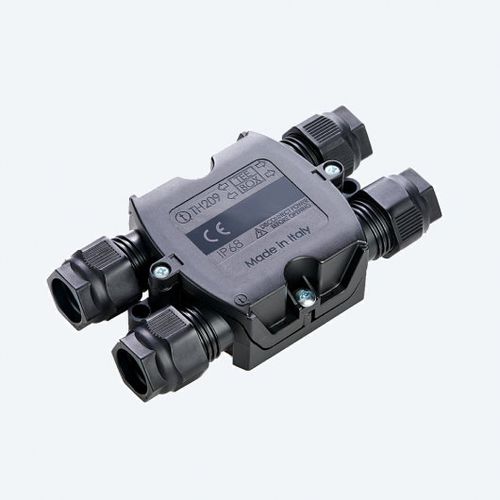

Einbaufähige Abzweigdose THP.209.A3A

IP68KunststoffDC

ALLGEMEINE INFORMATIONEN Art der Installation Stoßverbinder (wiederverwendbar/zugänglich) Produktkonfiguration Abzweigverbinder *Im Bausatz enthaltener Klemmenblock Farbe Schwarz (Kunststoffteile) - Techno grün (Gummiteile) Gesamtabmessungen (mm) 121.0 x 64,5 x 28,0 ELEKTRISCHE DATEN Anzahl der angeschlossenen Kabel 4 Schaltplan des Stromkreises Leistung/Signal Nennstrom (AC/DC) 16A Nennspannung (AC/DC) 450V AC Anzahl der Pole 3 Kennzeichnung L-N-E Abschlüsse Piercing-Schraube *Klemmenblock mit Doppelanschluss, die Piercing-Lösung ist ideal für PVC-, Neopren- und FEP-Kabel Anschlüsse Gewinde/Anzugsdrehmoment M3 - max. 1.0 Nm ANSCHLUSSDATEN Mehrdrähtiger Leiterquerschnitt ohne Aderendhülse MIN (mm²) 0.50 Mehrdrähtiger Leiterquerschnitt ohne Aderendhülse MAX (mm²) 1.50 Empfohlene Kabeltypen H05xxx/H07xxx Kabeldurchmesser MIN (mm) 7.00 Kabeldurchmesser MAX (mm) 13.50 Anzugsdrehmoment der Mutter-Kabelverschraubung 2.5 Nm UMGEBUNGSBEDINGUNGEN Schutzart SCHUTZART IP68 *IP68 (5m/3h) IK-Einstufung IK08 Salznebel Salznebeltest: EN60068-2-11:2000 T-Kennzeichnung T 85°C
