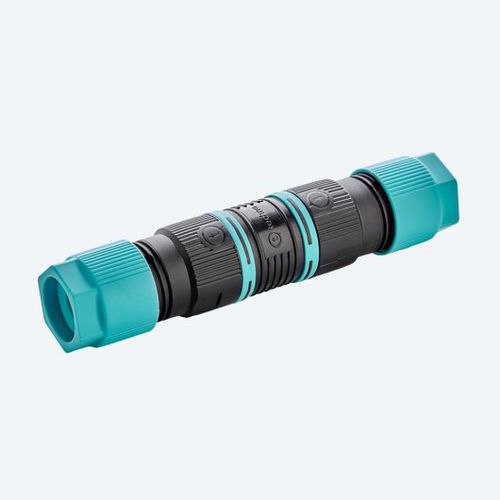

Datensteckverbinder THB.391.R4E.L

SchraubenLeistungAC/DC

Art der Installation Stoßverbinder (wiederverwendbar/zugänglich) Produktkonfiguration In-Line-Verbinder Farbe Schwarz/Grün (Kunststoffteile) - Techno-Grün (Gummiteile) Gesamtabmessungen (mm) Ø 23,0 x 117,0 ELEKTRISCHE DATEN Anzahl der angeschlossenen Kabel 2 Schaltplan des Stromkreises Leistung/Signal Nennstrom (AC/DC) 17.5A Nennspannung (AC/DC) 450V AC Anzahl der Pole 4 Kennzeichnung 1-2-3-E Anschlüsse Schraube Anschlüsse Gewinde/Anzugsdrehmoment M3 - max. 0.8 Nm ANSCHLUSSDATEN Mehrdrähtiger Leiterquerschnitt ohne Aderendhülse MIN (mm²) 0.50 Mehrdrähtiger Leiterquerschnitt ohne Aderendhülse MAX (mm²) 4.00 Massiver Leiterquerschnitt MIN (mm²) 0.50 Massiver Leiterquerschnitt MAX (mm²) 4.00 Abisolierlänge des Leiters (mm) 25.00 Abisolierlänge des Kabelmantels (mm) 6.00 Empfohlene Kabeltypen H05xxx/H07xxx Kabeldurchmesser MIN (mm) 7.00 Kabeldurchmesser MAX (mm) 13.50 Anzugsdrehmoment der Kabelverschraubung-Verbindung 2.0 Nm Anzugsdrehmoment Mutter-Kabelverschraubung 2.5 Nm
