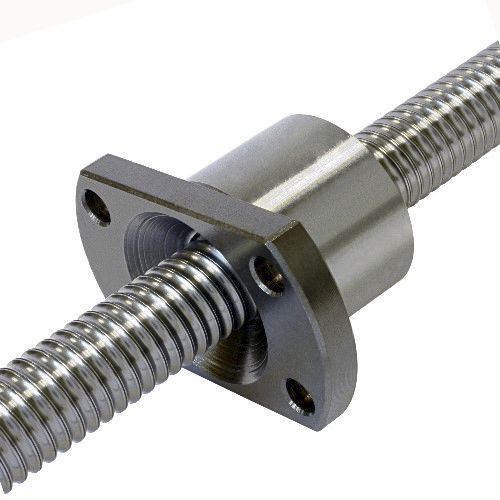

Flanschmutter FSE

Stahlfür Kugelgewindespindel

Wir führen gerollte Kugelumlauftriebe mit Ø6 bis Ø80 mm in QualitätC7 mit verschiedensten Steigungen als Rechts- und teilweise auchLinksgewinde in Längen bis 3000 mm• Standard sind Ø12 bis Ø40 mm, Rechtsgewinde, Muttern mit beidseitigerAbflachung und Vorspannung P0• Material: Stahl 50CrMo5QT, Oberfläche gehärtet 58-62HRC, EHT 2 mmvom Gewindegrund• In der folgenden Übersicht sind meist ab Lager lieferbare Vorzugstypenrot gekennzeichnet• höhere Vorspannungen, geschliffene Spindeln, runde Mutter-Flanscheusw. auf Anfrage• Je höher die Vorspannung der Mutter umso genauer ist die Positionierungumso geringer aber auch der Wirkungsgrad• Kugelumlauftriebe mit Vorspannungen P1 bis P4 werden nur im montiertenZustand geliefert, bei Vorspannung P0 liefern wir Spindel undMutter separat• Endenbearbeitung für Fest- und Loslager nach Ihren Zeichnungen aufAnfrage, Beispiele siehe Seite V 061 und V 062• bei vertikalem Einbau und gedrückten/gehobenen Lasten Spindelknickungbeachten• bei hohen Drehzahlen Spindeltorsion beachten
