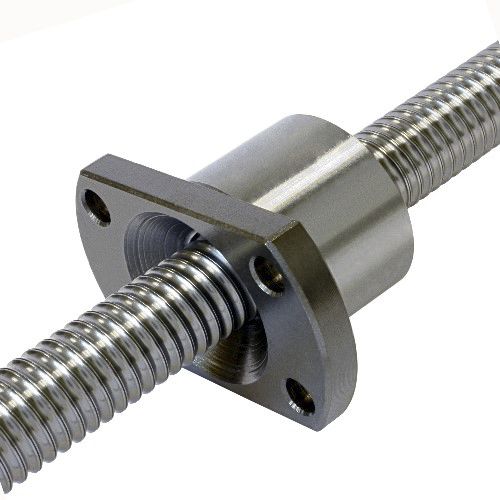

Flanschmutter FSU

Stahlfür Kugelgewindespindel

Kugelumlaufspindeln und Muttern Eigenschaften • Standard sind Ø12 bis Ø40 mm, Rechtsgewinde, Muttern mit beidseitiger Abflachung und Vorspannung P0 • Material: Stahl 50CrMo5QT, Oberfläche gehärtet 58-62HRC, EHT 2 mm vom Gewindegrund • In der folgenden Übersicht sind meist ab Lager lieferbare Vorzugstypen rot gekennzeichnet • höhere Vorspannungen, geschliffene Spindeln, runde Mutter-Flansche usw. auf Anfrage • Je höher die Vorspannung der Mutter umso genauer ist die Positionierung umso geringer aber auch der Wirkungsgrad • Kugelumlauftriebe mit Vorspannungen P1 bis P4 werden nur im montierten Zustand geliefert, bei Vorspannung P0 liefern wir Spindel und Mutter separat • Endenbearbeitung für Fest- und Loslager nach Ihren Zeichnungen auf Anfrage, Beispiele siehe Seite V 061 und V 062 • bei vertikalem Einbau und gedrückten/gehobenen Lasten Spindelknickung beachten • bei hohen Drehzahlen Spindeltorsion beachten Vorteile • Rollreibung im Gewinde, daher sehr hoher Wirkungsgrad • Geeignet für hohe Geschwindigkeiten • Hohe Positioniergenauigkeit • Schmierung erforderlich – meist Muttern mit Schmierbohrung. • Keine Selbsthemmung! Vertikale Kugelumlauftriebe müssen mit Bremsmotoren verbaut werden
