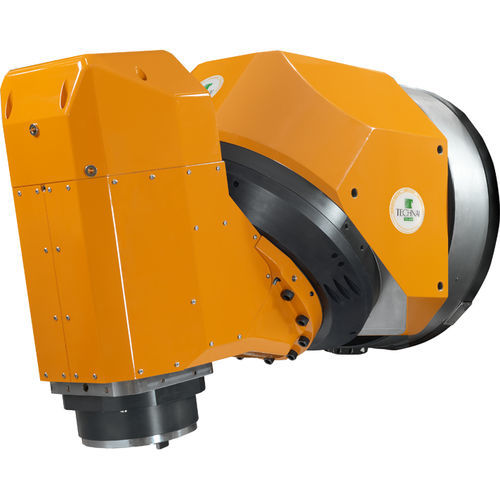

2-Achsen-Fräskopf TCH-U 40-50

universellkontinuierlichCNC

Der Kopf TCH-U 40-50 ist ein Universalkopf für Fräsarbeiten mit Direktantriebsachsen. Dies wird durch die Integration der „Torque“-Motoren der Drehachsen C und A erreicht. Der Kopf TCH 40-50 ist hauptsächlich für die allgemeine Industriemechanik bestimmt und eignet sich für Fräsmaschinen oder Maschinenzentren mit vertikalem Stößel. TCH-U 40-50 kann mit Elektrospindeln mit einem Durchmesser von 240 mm und bis zu 250 Nm gut ausgeglichener Eigenschaften geliefert werden, um eine optimale Leistungseffizienz zu erreichen, wie sie für allgemeine Arbeiten erforderlich ist. Aufgrund seiner einzigartigen geometrischen Konfiguration kann der TCH-U4050 zum Hinterschnittfräsen die Spindel um bis zu 100° neigen. Im Vergleich zum klassischen Universaltyp profitiert der TCH-U 40-50 von der integrierten Direktantriebstechnik. Dies bedeutet: • Arbeiten im 3+2-Modus mit durchgehender Achsausrichtung und Klemmung; • Höhere Dynamik und Positioniergenauigkeit; • Vollständige durchgehende 5-Achsen-Bearbeitung. TCH-U4050 ist ein hervorragendes Beispiel für eine Konfiguration, bei der die Funktionsmodule auf einer charakteristischen Struktur mit nicht orthogonalen Achsen montiert sind.
