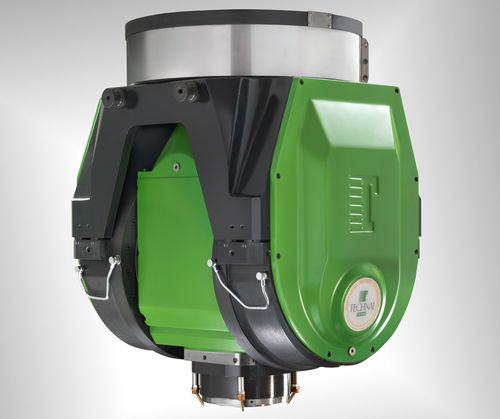

2-Achsen-Fräskopf TCH-25 PI-GRECO

kontinuierlichSchwerfräsrechtwinklig

Der TCH 25 ist ein mittelgroßer Zwei-Achsen-Kopf von Technai, der das Montagekonzept von Standard-Funktionsmodulen auf einer Gabelstruktur erweitert. Der modulare Aufbau ermöglicht eine große Flexibilität bei der Montage, um Konstruktionsvarianten für spezielle Anwendungen zu erhalten, einschließlich einachsiger Köpfe, bei denen die Module in die Struktur der Werkzeugmaschine integriert werden. TCH 25 kann Elektrospindeln mit einem Körperdurchmesser von 240 mm aufnehmen; mit typischen Drehmomenten zwischen 150 -:- 250 Nm; HSK A100 Werkzeug und Drehzahlen bis zu 15 000 U/min Die beiden Achsen mit Direktantriebsmotoren liefern ein beträchtliches Drehmoment, um die anspruchsvollsten Arbeiten mit Werkzeugen zu unterstützen, die in der Lage sind, interpolierende Trajektorien im Full-5-Achsen-Modus zu bearbeiten. Er verfügt über leistungsstarke Achsenverriegelungen, die ein robustes und stabiles Arbeiten mit gekippten und verriegelten Achsen möglich machen (5-Achsen 3+2-Modus). Er ist an beiden Achsen mit Absolut-Encodern ausgestattet (EnDat-Protokoll; DriveCliq, Fanuc.)
