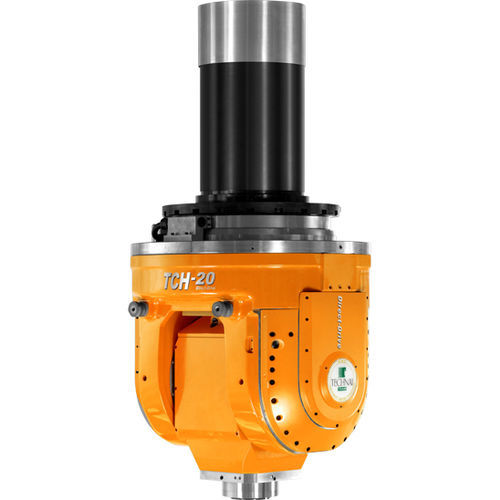

2-Achsen-Fräskopf TCH-20

kontinuierlichrechtwinkligCNC

Zwei-Achsen-Kopf mit Gabelstruktur, optimiert für 5-Achsen-Maschinen, integriert er Antriebsmodule auf beiden Achsen mit Direktantriebsmotoren von Technai. Er ist mit Elektrospindeln bis zu 24 000 U/min und bis zu 100 Nm, Werkzeug HSK-A63 oder HSK-A100 erhältlich. Der Kopf TCH 20 ist für die Ausrüstung großer 5-Achsen-Maschinen konzipiert und folgt dem gleichen Konzept wie alle Köpfe der TCH-Baureihe: Individuelle Anpassung mit einer vom Kunden gewählten Elektrospindel, die am besten für die jeweiligen Arbeiten geeignet ist. Das Hauptmerkmal dieses Kopfes ist die Integration des C-Achsen-Motors in die Struktur, wodurch die Struktur kompakter und somit starr wird. Der geringe Abstand zwischen der Spindelnase und der A-Achse macht den TCH 20 für ein breites Anwendungsspektrum geeignet: • Strukturteile aus Aluminium für die Luft- und Raumfahrtindustrie • Bearbeitung von Großformen für die Blechstanzung in der Automobilindustrie • Herstellung von Getrieben und Turbinen Für den Formenbau sind die entscheidenden Faktoren die Positioniergenauigkeit der Achsenausrichtung und das Spannsystem ohne geometrische Verzerrungen durch die Anschläge. Die wichtigsten Merkmale sind: • Ausgezeichnete Achsdynamik und hohe Qualität beim Oberflächenfräsen, sowohl beim Schruppen als auch bei der Endbearbeitung. • Der Kopf TCH 20 ist mit einer modularen Struktur ausgestattet, die die hohe Qualität der „Torque“-Motoren von Technai mit hoher mechanischer und fertigungstechnischer Präzision kombiniert.
