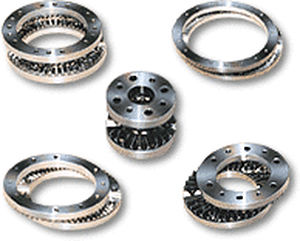

Zylinderförmiger Radsatz gerade verzahntStahlgeschliffen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zylinderförmig
- Verzahnung
- gerade verzahnt
- Material
- Stahl
- Andere Eigenschaften
- geschliffen, Präzision, gefräst
Beschreibung
Alle unsere Hirth-Zahnräder werden aus einem speziellen Chrom-Molybdän-Stahl (Serie 41xx) hergestellt.
Die Zahnräder werden vorbearbeitet, thermisch geglüht, halbfertig bearbeitet mit einem Schruppen der Hirthverzahnung und schließlich thermisch entspannt.
Grobschleifen der Oberflächen und Härten der Verzahnung
Die Durchmesser und Flächen werden mit Danobat CNC-Schleifmaschinen geschliffen und die Zähne induktiv auf HRc54 ±2 Oberflächenhärte gehärtet.
Feinschleifen der Oberflächen
Die Zahnräder werden mit Mägerle- und Voumard-Schleifmaschinen an den Stirnseiten, Innen- und Außendurchmessern präzisionsgeschliffen.
Endschleifen und Inspektion
Die Hirth-Verzahnungen werden auf neuen CNC-Schleifmaschinen von Mägerle halbfertig geschliffen, ausgespannt und dann erneut eingespannt, um einen letzten Schliff mit extremer Genauigkeit durchzuführen.
Passende Hirth-Verzahnungen werden mit Mägerle-Schleifmaschinen auf 0,0005 mm parallel geschliffen und auf Zeiss-Koordinatenmessmaschinen geprüft.
Positive Verriegelung
Zahlreiche Zähne sorgen für eine starre Verriegelung, wodurch große Bearbeitungskräfte auf die Zahnräder ausgeübt werden können
Selbstzentrierend
Alle unsere Zahnräder sind selbstzentrierend und bieten einen sehr geringen axialen und radialen Rundlauf.
---
