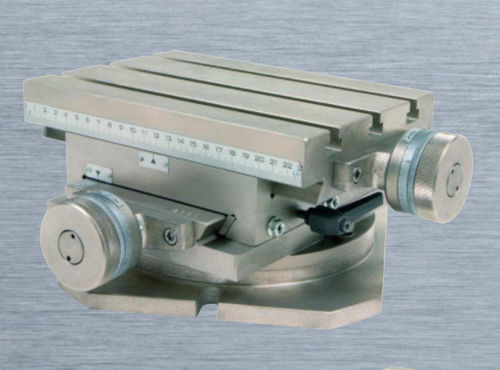

Der Koordinatentisch MG-O dient zum präzisenEinstellen des Druckbildes am Objekt und ist ausstabilem Grauguss hergestellt. Er eignet sich insbe-sondere für grössere Druckmaschinen bzw. auchfür die Montage von schwereren Werkstückaufnah-men. Der MG-O ermöglicht über Feingewinde mitNonius stufenlose Einstellungen in x- und y-Achse.Über eine Skalierung werden die Einstellungen inw-Achse vorgenommen.
EINSTELLMÖGLICHKEITEN
x-Achse: ± 60 mm
y-Achse: ± 55 mm
w-Achse: 3600 schwenkbar
T-NUT FÜR NUTENSTEIN DIN508
Grösse 10
GEWICHT
20 kg
