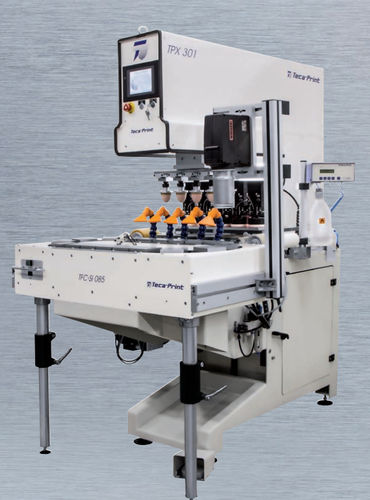

Tampondruckmaschine mit geschlossenem Farbgebersystem TPX 301

monochrom2-Farben4-Farben

Die Tampondruckmaschine TPX 301 mitgeschlossenem Farbgebersystem wird durchdrei Servomotoren angetrieben und ermöglichtdeshalb einen hochflexiblen Druckprozess. DieBedienung erfolgt benutzerfreundlich über einenFarb-Touchscreen. Mittels der in x- und w-Achse verstellbarenKlischeehalter und der horizontal sowie vertikal stufenlos einstellbaren Tamponpositionverfügt die TPX 301 über kompletteEinstellmöglichkeiten in allen Richtungen, ohneweitere Verschiebeeinheiten zu benötigen. Weitere Kennzeichen der TPX 301 sind einegrosse Ausladung, eine hohe Druckkraft sowieeine sehr gute Druckgenauigkeit.Die Tamponreinigung ist integriert erhältlich undermöglicht mittels Reinigungsoffset eine maximale Ausnutzung des Reinigungsbandes. FARBTOPFGRÖSSEN Farbtöpfe rund (Ø in mm) 56 / 65 / 72 / 86 / 96 / 105 / 115 / 130 (160 mit Topfüberlappung) Farbtöpfe oval (L x B in mm): 96 x 120 / 70x140 / 116x226 / 115x320 KLISCHEEGRÖSSEN Standardklischeebreiten in mm: 80 / 100 / 125 / 150 250 / 320 / 350 / 450 Standardklischeetiefen in mm: 220 / 260 / 300 DRUCKKRAFT 4000 N bei zentrischer Belastung ANSCHLUSSWERTE 230 V / 50 Hz bei Druckluftbedarf 5 - 6 bar STEUERUNG modulare SPS-Steuerung TAMPONVERTIKALHUB elektromechanisch 160 mm stufenlos programmierbar KLISCHEE-EINSTELLUNG ± 5 mm (x-Achse) ± 2° (w-Achse) GEWICHT ca. 245 kg ohne Sockel ca. 410 kg mit Sockel MS 352 MASSE B = 740 mm H = 955 mm T = 1244 mm Angaben ohne Socke
