CAD-Software SURFACER

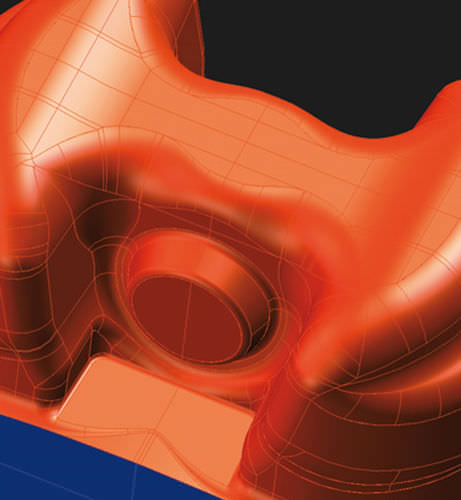

Oberflächenmodell

Mit dem Tebis Surfacer erkennen Sie, wo Ihr Flächenmodell verbessert werden muss und bereinigen es. Nach wenigen Minuten sind Ihre Daten perfekt vorbereitet für die folgenden Konstruktions- und Fertigungsprozesse. Zeitdruck, wechselnde Konstrukteure, nachträgliche Änderungen, eilige Ankonstruktionen etc. führen oft dazu, dass das Flächenlayout nicht ideal zur Objekt-Oberfläche passt. Dazu kommen Fehler, die durch tolerante CAD-Algorithmen, Schnittstellen und ungeeignete Healing-Prozeduren entstehen. Folgende Qualitätsmängel in CAD-Oberflächen können Sie mit dem Tebis Surfacer schnell und einfach beheben: unnötig aufgeteilte Einzelflächen unbeabsichtigte Spalte und Knickstellen zwischen und innerhalb von Einzelflächen aneinandergrenzende Trimmungen von beschnittenen Flächen (Faces) hohe Polynomgrade Mini-Patches und viele mehr Damit Sie Mängel in einem Flächenmodell auf Knopfdruck auffinden und darstellen können, enthält der Tebis Surfacer die Analysefunktionen des Tebis Qualifier. Denn die Summe dieser Mängel stellt ein hohes Risiko dar für nachfolgende CAD/ CAM-Prozesse. In der Folge kann es zu kostenintensiver Nacharbeit kommen – besonders bei Sichtteilen.
