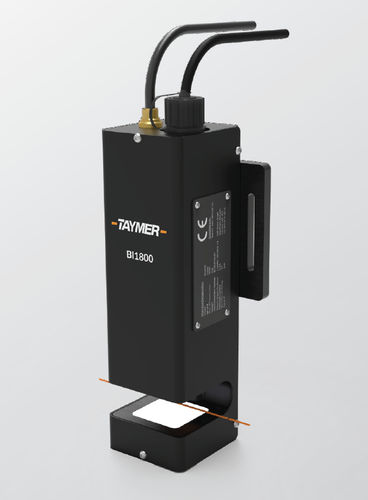

Digitales Inspektionssystem BI1800

Qualitätzur Markierung von Faserband

Das Bandinspektionssystem ist das einzige verfügbare Werkzeug zur automatischen Prüfung der Bandqualität an Färbelinien. Das Bandinspektionssystem ist auch in der Lage, den Durchmesser in 1 Achse zu messen (optional: 2 Achsen). Diese Funktionen helfen Ihnen, die Kosten in Ihren Produktionsstätten durch reduzierte Nacharbeit und Qualitätssicherung zu senken Das Bandinspektionssystem verwendet digitale Hochgeschwindigkeitsaufnahmen, um Echtzeitbilder der Faserbandmarkierungen zu erfassen. Die digitalen Bilder werden verbessert, vergrößert und auf einem Monitor angezeigt, so dass der Bediener die Bänder ordnungsgemäß einrichten, visuell bestätigen, den Durchmesser messen und Fehler anzeigen kann. Das System ist eng in die Anlage integriert, so dass der Bediener benachrichtigt wird, wenn fehlende Bänder oder Durchmesserfehler entdeckt werden, und die Position und das Bild werden protokolliert. Die Bedienerkonsole kann bis zu 60 Meter von der Bilderfassungsstation entfernt aufgestellt werden, so dass ein Bediener mehrere Linien gleichzeitig überwachen kann. Merkmale Erfasst Liniengeschwindigkeiten von bis zu 5000 ft/min oder 1500 m/min Das Bandinspektionssystem ist so konzipiert, dass es sich nahtlos in die SPS der Produktionslinie integrieren lässt Bilder von fehlerhaften Bändern werden erfasst und liefern eine vollständige Dokumentation zur Qualitätssicherung Messgenauigkeit des Durchmessers in 1 oder 2 Achsen Kleine Stellfläche, LCD-Flachbildschirm Modulares Design ermöglicht die einfache Nachrüstung an Maschinen im Feld Integration einer Bedienerschnittstelle
