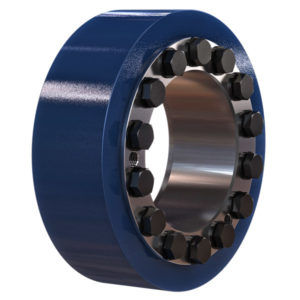

Spannbuchse 3193 series

Die Hauptfunktion einer Schrumpfscheibe ist das sichere Verbinden einer Welle mit einer Nabe mittels Reibschluss. Beispielsweise zwi- schen einer Antriebswelle und einer Getriebehohlwelle. Die Schrumpfscheibe erzeugt eine spielfreie Verbindung indem sie die Nabe auf die Welle presst. Diese Verbindungsart wird hauptsächlich zur Übertragung von Drehmomenten verwendet. Die Schrumpfscheibe stellt nur die benötigten Kräfte zur Verfügung und überträgt selbst keine Kräfte oder Momente zwischen Welle und Nabe. Sie beindet sich also nicht im Kraftluss. Die Montage erfolgt durch Aufschieben der Schrumpfscheibe auf die Hohlwelle und dem anschließenden Anziehen der Schrauben. Durch Verwendung konischer Flächen verringert sich der Innendurchmesser und die radiale Pressung wird aufgebaut. Die Schrumpf- scheiben der Reihe 31xx sind selbsthemmend. Die Spannkräfte werden also über die Schrauben bereitgestellt (Kraft gesteuert). Dies ermöglicht den direkten Ausgleich des Spiels zwischen Welle und Nabe ohne eine Überlastung wie sie bei Weg gesteuerten Schrumpf- scheiben, durch zu kleines oder zu großes Spiel, auftreten kann. Ausgenommen davon sind die Schrumpfscheiben vom Typ 3173 sowie die Typen 3191 und 3193 bis d 185mm. Diese werden bündig angezogen (Weg gesteuert). Die Schrumpfscheiben werden einbaufertig geliefert.
