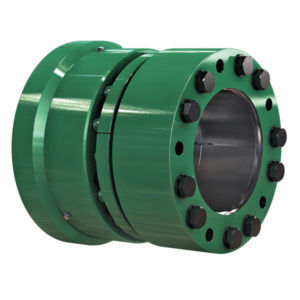

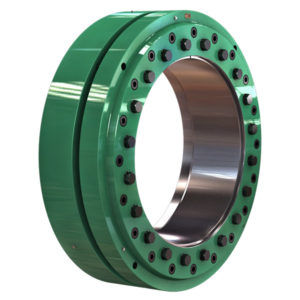

Elastische Wellenkupplung WHS

spielfreimit DrehmomentmessungZylinder

Die Hauptfunktion einer hydraulischen Wellenkupplung (WHS) ist das sichere und spielfreie Verbinden zweier Wellenenden mittels Reibschluss. Beispielsweise zwischen einer Antriebs- und Abtriebs-Welle und hauptsächlich zur Übertragung von Drehmoment. Wellenkupplungen bestehen aus einer Verbindungshülse, sowie zwei außenspannenden Systemen. Sie sind nicht trennbar wie Flanschverbindungen. Die außenspannenden Systeme erzeugen eine spielfreie Verbindung, indem sie die Verbindungshülse auf die Wellenenden pressen. Sie stellen dazu nur die benötigten Kräfte zur Verfügung und übertragen selbst keine Kräfte oder Momente. Die Verbindungshülse befindet sich im Kraftfluss, die außenspannenden Systeme hingegen nicht.Die Montage erfolgt durch Aufschieben der WHS auf die Wellenenden und dem anschließenden Spannen mit Hilfe des integrierten Hydrauliksystems. Durch Verwendung konischer Flächen verringert sich der Innendurchmesser und die radiale Pressung wird aufgebaut. Nach erfolgter Verspannung wird die WHS mechanisch blockiert und der hydraulische Druck abgebaut. Die WHS eignet sich für wiederholte Spannvorgänge. Für eine einwandfreie Funktion und um einen ausreichend hohen Reibwert zu erreichen, müssen die Kontaktflächen an den Wellenenden fettfrei, trocken und sauber sein. Unsere Wellenkupplungen werden einbaufertig geliefert. Die Funktionsflächen der außenspannenden Systeme, sowie Gewinde und Kopfauflagen der Schrauben sind bereits ab Werk mit Schmierstoff versehen. Zur Montage ist eine geeignetes Hydraulikaggregat erforderlich.
