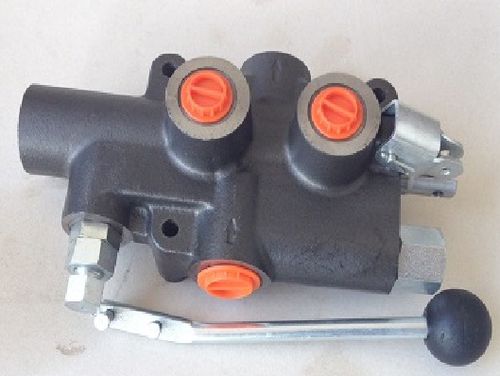

Holzspalterventil mit Rücklaufabschaltung. Der Hebel ist im Rücklauf gesperrt, geht jedoch bei einem eingestellten Druck (typischerweise wenn der Kolben ganz unten ist) in die Neutralstellung.
Anschlüsse: P und T (Druck und Rücklauf) 3/4"
Anschlüsse: A, B (für Zylinder) 1/2"
Umgebungstemperatur: -40°...+60°
Hydraulikflüssigkeit: mineralölbasiert/hydraulisches Öl
Viskosität: 12..800 mm²/s
Flüssigkeitstemperatur: -15°..+80°
Filtration: 10 nach NAS 1638
Maximaler Betriebsdruck: P=250; T=50 bar, A, B=300 bar
Druck für automatische Freigabe des Spuls: 70-140 bar
Leckage (A,B-T): 20 cm³/min bei 120 bar
Das Ventil wird verwendet, um die Arbeitsflüssigkeit zwischen Druckerzeugern (hydraulischen Pumpen), Druckverbrauchern (hydraulischen Zylindern, Motoren usw.) und dem Tank ein- und auszuschalten sowie zu lenken. Es hat eine Einstellung von 70 bis 140 bar für die automatische Abschaltung. Es ist als "Holzspalterventil" konzipiert.
