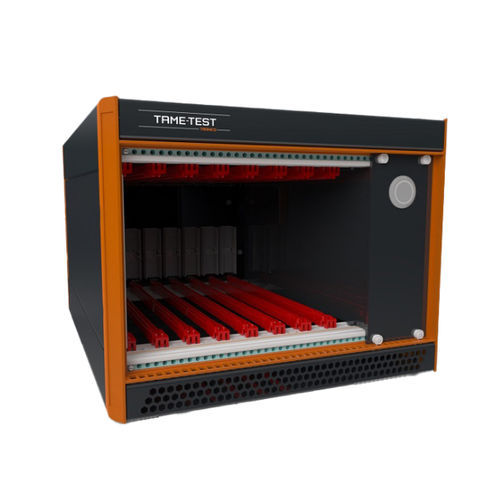

Rack-Chassis CHAS-8SLO-4U-01

kompakt4U8 Stellen

Flexibler und vielseitiger Schalter für Prüfgeräte Das modulare Switching-Chassis für Prüfstände wurde von den Tame-Test-Designern entwickelt, um Ihre Anforderungen und Einschränkungen in Bezug auf Testumgebungen zu erfüllen. Dieses vielseitige, anpassungsfähige und kompakte Gehäuse mit einer Höhe von 4U passt perfekt in einen Standard-19″-Prüfplatz. Unter der Referenznummer CHAS-8SLO-4U-01 ermöglicht das modulare Gehäuse von Tame-Test insbesondere: - Die kontinuierliche Zusammenschaltung von bis zu 12 Messgeräten mit dem ebenfalls von Tame-Test entwickelten Multiplexing-System (TT-MUX-2 4C-2P-2B-01). Dank seiner 8 internen bipolaren gemeinsamen Busse erleichtert und rationalisiert dieses Chassis die Verbindungen und verbessert die Signalführung für eine effiziente und optimale Konnektivität. - Zugang zu allen Funktionen und Kanälen der Multiplexer-Karten (bis zu 8 Multiplexer-Module) für die verschiedenen Prüfgeräte, die an der Rückseite des Chassis angeschlossen sind. - Steuerung der Module über eine LAN-Verbindung, dank der Ethernet-Schnittstelle. Der Multiplexer TT-MUX-2 4C-2P-2B-01 ist mit einer von Tame-Test entwickelten Mensch-Maschine-Schnittstelle (MMI) ausgestattet. Ein LabView-Treiber, der mit Standard-Validierungs- und automatischen Testumgebungen kompatibel ist, wird ebenfalls für Testsequenzen bereitgestellt. Der Schaltschrank ist mit einem Schutz- und Kühlsystem ausgestattet, um eine optimale Testleistung und Langlebigkeit der Geräte zu gewährleisten. - Interne Matrixkarte 12×4 2-polig - 8 gemeinsame interne Busse, 2-polig zwischen allen Modulen - 12 Kanäle: 4 x BNC-Anschlüsse, 8 x 2-polige Bananenstecker - Unterstützt Tame-Test-Module: - Multiplexer - Matrix - Kundenspezifische Module - Kompatibel mit SCPI-Befehlen - Ethernet 100 Mbps Schnittstelle - LabView-Treiber mitgeliefert
