DC-Motor TS36 series

SchrittPermanentmagnetklein

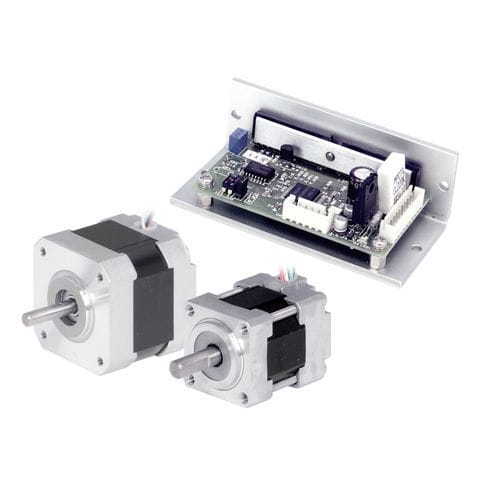

5-Phasen-Schrittmotor / Antriebe Geringe Größe, hohes Drehmoment, hohe Geschwindigkeit und geringe Rotorträgheit. Merkmale Kann eine präzise Position im offenen Regelkreis steuern Der Drehwinkel ist proportional zu der Anzahl der Eingangsimpulse. Die Drehgeschwindigkeit ist proportional zur Eingangsimpulsrate (Impulsfrequenz). Der Winkelfehler (Positionierfehler) ist sehr klein und wird nicht akkumuliert. Fähigkeit, die statische Position durch das Selbsthaltemoment stabil zu halten Das größte Selbsthaltemoment (Haltemoment) wird im erregten Zustand der Motorwicklungen erzeugt. Auch im nicht erregten Zustand wird ein gewisses Selbsthaltemoment (Rastmoment) erzeugt, da der Permanentmagnet verwendet wird. Schnelle Reaktion auf das Starten, Stoppen und Reversieren durch eine hervorragende Beschleunigung Es ist keine Wartung für den mechanischen Verschleiß erforderlich, wie es bei Gleichstrommotoren mit Bürsten oft der Fall ist Vorzüge von 5-Phasen-Schrittmotoren 5-Phasen-Schrittmotoren haben im Vergleich zu 2-Phasen-Schrittmotoren überlegene Eigenschaften in Bezug auf Auflösung, Vibration, Leistung und anderes. Hohe Auflösung 0.72° für Vollschritt und 0,36° für Halbschritt. Dies entspricht der 2,5-fachen Auflösung im Vergleich zu 2-Phasen-Schrittmotoren. Geringe Vibration und gleichmäßige Rotation, da die Drehmomentwelligkeit gering ist und die Schwankung des Betriebsdrehmoments extrem klein ist. Schnelle Reaktion Im Gegensatz zu konventionellen 2-Phasen-Schrittmotoren kommt es im Bereich niedriger und mittlerer Drehzahlen nur selten zu resonanzbedingten Synchronisationsfehlern, und er ist in der Lage, die schnelle Positionierung durch Verlangsamung und Abbremsung zu steuern. Die Schrittauflösung ist 2,5 mal so genau wie bei konventionellen Schrittmotoren.
