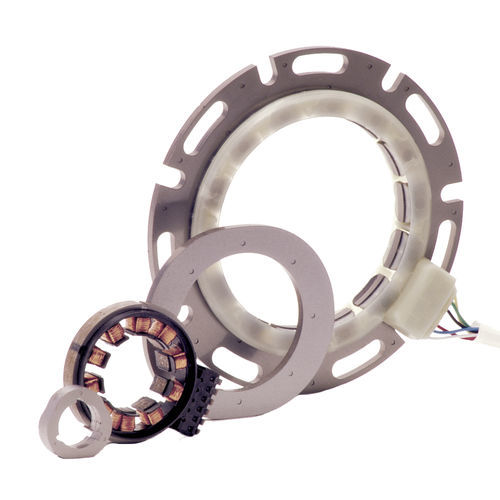

Digitaler Resolver VR Type (Singlsyn)

Es handelt sich um einen ultradünnen absoluten Winkeldetektor mit einer hohen Zuverlässigkeit bei hohen Temperaturen, Vibrationen und Stößen. Der Singlsyn hat eine höhere Zuverlässigkeit und kann zu geringeren Kosten hergestellt werden, da er keine Spule auf dem Rotor hat. Die Formung des Rotorkerns in eine spezielle Form und die Änderung der Breite des Spalts zwischen dem Rotorkern und dem Statorkern erzeugt Änderungen in der Amplitude der Ausgangsspannung. Der Singlsyn kann aufgrund der ultradünnen Struktur des eingebauten Modells auf kleinstem Raum installiert werden. (Singlsyn ist unser Markenzeichen für den VR-Typ Resolver) Merkmale Extrem dünn geformt Singlsyn kann aufgrund seiner extrem dünnen Dicke als Einbaumodell auf kleinstem Raum eingebaut werden. Breiter Temperaturbereich -40～＋150℃ Robust für raue Umgebungen Vibration: 196 m/sec2 (20G) Schock: 980 m/sec2 (100G) Luftfeuchtigkeit : 90% RH über Hohe Rotationsgeschwindigkeit 30.000 min-1 (U/min) (Typ mit großem Durchmesser: 12.000 min-1) Min. Hohe Verlässlichkeit Der Singlsyn ist ähnlich aufgebaut wie ein Elektromotor, hat aber eine hohe Zuverlässigkeit, da er keine Wicklung auf dem Rotor hat. Messung von absoluter Position und Geschwindigkeit Je nach Anschluss an einen R/D-Wandler oder Smartcoder kann dieser die analogen Ausgangssignale des Singlsyn in digitale Positionssignale (Winkel) umwandeln. Die Positionssignale werden als absolute Position in einem Bereich von einem elektrischen Zyklus übertragen. Niedrige Kosten Besonders niedrige Kosten werden durch die Reduzierung der Anzahl der Teile auf 1/10 im Vergleich zu herkömmlichen Resolvern erreicht.
