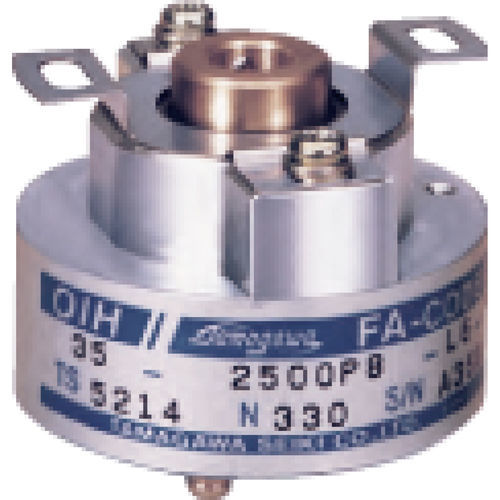

Inkrementaler Drehgeber OIH series

optischanalogM12-Steckverbinder

Inkrementalgeber erzeugen Impulse mit einer Frequenz, die proportional zur Drehzahl ist, und können zur Geschwindigkeits- und Positionskontrolle, als Drehungsanzeiger oder als Impulsgeber für Servomotoren in Werkzeugmaschinen, Robotern oder Messgeräten eingesetzt werden. Optische Inkrementalgeber bestehen aus einer Rotorplatte, einem festen Spalt, Leuchtdioden, Fototransistoren usw., wie in Abbildung 1 dargestellt.Der feste Spalt ist so konstruiert, dass er eine Phasendifferenz von 90 Grad zu dem Spalt auf der Rotorplatte aufweist.Die Ausgangssignale sind zwei Signale mit 90 Grad Differenz; das A-Phasensignal und das B-Phasensignal, mit denen die Drehrichtung erkannt werden kann.Es gibt Geber, die das zusätzliche Z-Phasensignal als Ursprungssignal ausgeben.Bei der Positionskontrolle mit einem Inkrementalgeber wird das Z-Signal verwendet, das den Ursprung anzeigt. Merkmale Hohlwelle Kleine Größe Hohlwelle Mittlere Größe Ausgang Phase A, B, Z, EU, EV, EW Phase Verbrauch Strom 200mA Maximal Ausgang Form Leitungstreiber Montage Toleranz Radial 0.05mm TIR Max Axial 0.2mm Maximal Rundlauf der Welle 0.1°Max Anzugsdrehmoment 5.9×10-3N⋅m (60gf⋅cm Max) 9.8×10-3N⋅m (100gf⋅cm Max) Schutzart IP=40 Offengelegte elektronische Schaltkreise IP=40 Schwingungen 49m/s2(5G) Schock 490m/s2(50G) 980m/s2(100G) Masse 0.2kg Max 0.3kg Maximal 0.5kg Max
