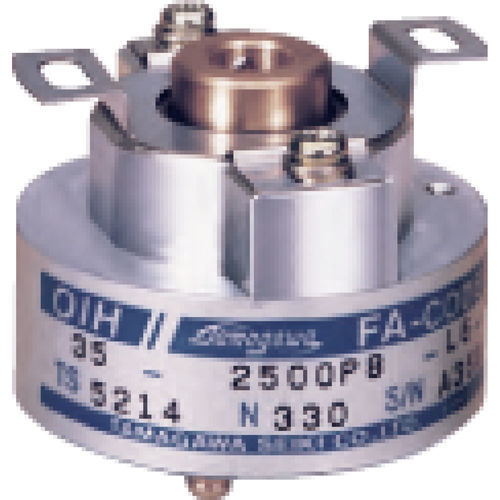

Inkrementaler Drehgeber OIS128 series

optischFlanschM12-Steckverbinder

Inkrementalgeber erzeugen Impulse mit einer Frequenz, die proportional zur Drehzahl ist, und können zur Geschwindigkeits- und Positionskontrolle, als Drehungsanzeiger oder als Impulsgeber für Servomotoren in Werkzeugmaschinen, Robotern oder Messgeräten eingesetzt werden. Optische Inkrementalgeber bestehen aus einer Rotorplatte, einem festen Spalt, Leuchtdioden, Fototransistoren usw., wie in Abbildung 1 dargestellt.Der feste Spalt ist so konstruiert, dass er eine Phasendifferenz von 90 Grad zu dem Spalt auf der Rotorplatte aufweist.Die Ausgangssignale sind zwei Signale mit 90 Grad Differenz; das A-Phasensignal und das B-Phasensignal, mit denen die Drehrichtung erkannt werden kann.Es gibt Geber, die das zusätzliche Z-Phasensignal als Ursprungssignal ausgeben.Bei der Positionskontrolle mit einem Inkrementalgeber wird das Z-Signal verwendet, das den Ursprung anzeigt. Anwendungen Fräsen Merkmale Ultra-robustes Modell Ausgang Phase Phase A, B Stromaufnahme 300mA Maximal Ausgang Form Spannung Komplementär Belastung der Welle Radial 392N (40kgf Max) Axial 49N (5kgf Max) Anfahrdrehmoment 0.2N⋅m (2kgf⋅cm Max) Schutzart IP=57 Schwingung 98m/s2 (10G) Schock 980m/s2 (100G) Masse 7kg Max/Montagetyp 8kg Max/Flansch-Typ
