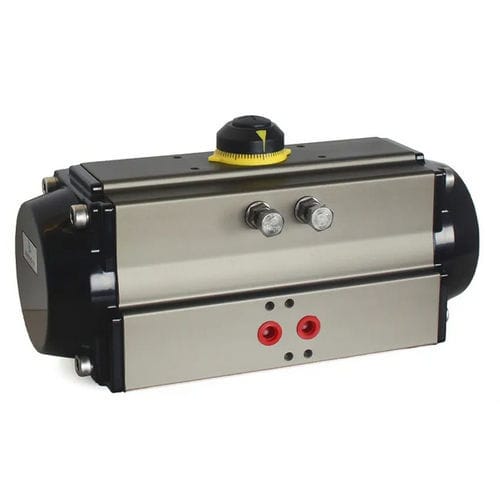

Schwenkantrieb JHA seriesDrehpneumatischKolben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bewegung
- Dreh
- Typ
- pneumatisch
- Technologie
- Kolben, Zahnstangen-Ritzel, Zylinder
- Konfigurierung
- doppeltwirkend
- Material
- Aluminium, Legierung
- Norm
- ISO, VDI/VDE 3845
- Schutzfaktor
- IP68, wartungsfrei, wasserdicht, staubdicht, ATEX, robust
- Anwendungsbereich
- für Industrieanwendungen, für medizinische Anwendungen, für Baumaschinen, für Klappen, Steuer, für Kugelhahn, für Absperrklappen, Chemie, für sphärisches Kugelventil, für Gas- und Erdölindustrie
- Weitere Eigenschaften
- kompakt, Schwenk
- Druck
Min: 2 bar
(29 psi)Max: 8 bar
(116 psi)- Drehmoment
Min: 5 Nm
(3,688 ft.lb)Max: 13.187 Nm
(9.726,232 ft.lb)- Rotationswinkel
Min: 0 °
Max: 90 °
- Umgebungstemperatur
Min: -60 °C
(-76 °F)Max: 150 °C
(302 °F)
Beschreibung
Der pneumatische Vierteldrehungsantrieb nimmt einen Extrusionszylinder aus Aluminiumlegierung an, die Innenfläche ist fein geschliffen, und die Innen- und Außenfläche sind fortschrittliche Korrosionsschutztechnologie. Doppelkolben-Zahnstange und Ritzel-Design, kompakte Struktur, kleiner Eingriffsspalt, schnelle Aktion. Die Kolbenstange ist mit einem Führungsring aus speziellem Material auf der Rückseite, präziser Wirkung, kleinem Reibungskoeffizienten und langer Lebensdauer ausgestattet
2. Produktparameter (Spezifikation)
Struktur: Zahnstangenstruktur
Anwendung: Kugelhahn, Absperrklappe, Absperrhahn und andere Ventile
Zylinderkörpermaterial: Aluminiumlegierung (Oberflächenbeschichtung: harteloxiert)
Material der Endabdeckung: Druckguss-Aluminiumlegierung (Oberflächenbeschichtung: Pulversprühen)
Steuerung der Luftquelle: Durch gefilterte Druckluft ist kein Schmieröl erforderlich – das Öl muss im geschmierten Zustand für NBR geeignet sein.
Anwendbare Umgebungstemperatur: Standard
Niedrige Temperatur -40℃~80℃
Hohe Temperatur -15℃~120℃
Flanschstandard: ISO 5211
Lebensdauer: Wartungsfrei und reibungsarm, Lebensdauer mehr als 1 Million Mal schalten.
