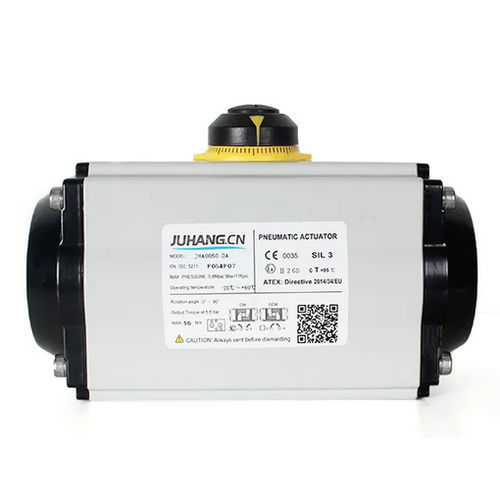

Drehantrieb JHA0012 DA - JHA8000 DA
pneumatischZahnstangenDoppelkolben

Drehantrieb
Drehantrieb
Drehantrieb
Drehantrieb
Drehantrieb
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bewegung
Dreh
Typ
pneumatisch
Technologie
Kolben, Zahnstangen, Zylinder, Doppelkolben
Konfigurierung
doppeltwirkend
Material
Aluminium, Legierung
Norm
ISO, VDI/VDE 3845
Schutzfaktor
IP68, wartungsfrei, wasserdicht, staubdicht, ATEX, ex-geschützt
Anwendungsbereich
Industrie, für medizinische Geräte, für Baumaschinen, für Gas- und Erdölindustrie, für Klappen, Steuer, für sphärisches Kugelventil, für Halbleiter, für Kugelhahn, für Absperrklappen, Chemie, für Drosselklappe, für Wash-Down-Anwendungen
Weitere Eigenschaften
Hochgeschwindigkeit, kompakt, Präzision, Hochleistung, mit kurzer Ansprechzeit, mechanisch, verschleißfest, maßgefertigt, reibungsarm, mit Rostschutz, mit hohem Drehmoment, ATEX, hochwirksam, Schwenk, NAMUR, mit regelbarem Hub
Druck

Max: 8 bar
(116 psi)

Min: 2 bar
(29 psi)

Drehmoment

Max: 13.187 Nm
(9.726,232 ft.lb)

Min: 5 Nm
(3,688 ft.lb)

Rotationswinkel

Max: 90 °

Min: 0 °

Umgebungstemperatur

Max: 150 °C
(302 °F)

Min: -60 °C
(-76 °F)

Beschreibung

Der wartungsfreie pneumatische Stellantrieb ist ein druckluftbetriebener pneumatischer Stellantrieb, der durch die lineare Bewegung der Kolbenstange und des Ritzels zum Zahnradantrieb der Abtriebswelle angetrieben wird, mit Drehhubausgang. Weit verbreitet in Kugelhähnen, Absperrklappen, Kegelventilen und anderen Winkelhubventilen zum Umschalten und Einstellen, kann auch auf andere Drehgelegenheiten angewendet werden, ist das ideale Gerät, um eine industrielle Rohrleitungsautomatisierungssteuerung zu erreichen 2. Produktparameter (Spezifikation) Struktur: Zahnstangenstruktur Anwendung: Kugelhahn, Absperrklappe, Absperrhahn und andere Ventile Zylinderkörpermaterial: Aluminiumlegierung (Oberflächenbeschichtung: harteloxiert) Material der Endabdeckung: Druckguss-Aluminiumlegierung (Oberflächenbeschichtung: Pulversprühen) Steuerung der Luftquelle: Durch gefilterte Druckluft ist kein Schmieröl erforderlich – das Öl muss im geschmierten Zustand für NBR geeignet sein. Niedrige Temperatur -40℃~80℃ Hohe Temperatur -15℃~120℃ Flanschstandard: ISO 5211 Drehhub: 0 ​​- 90 ° (+/-5 °) Lebensdauer: Wartungsfrei und reibungsarm, Lebensdauer mehr als 1 Million Mal schalten. 3. Produktmerkmale wartungsfreie pneumatische Stellantriebe haben folgende Eigenschaften: â— Struktur: kompakter pneumatischer Antrieb mit Zahnstange und Ritzel. â— Geringe Reibung, lange Lebensdauer und die Schaltzeiten bis zu 1000.000 Mal. â— Anwendung auf Winkelhubventile, Kugelhähne, Absperrklappen, Kükenventile und andere Ventile. â— Anbauflansch nach DIN/ISO5211, Regelventil mit NAMUR-Norm.
