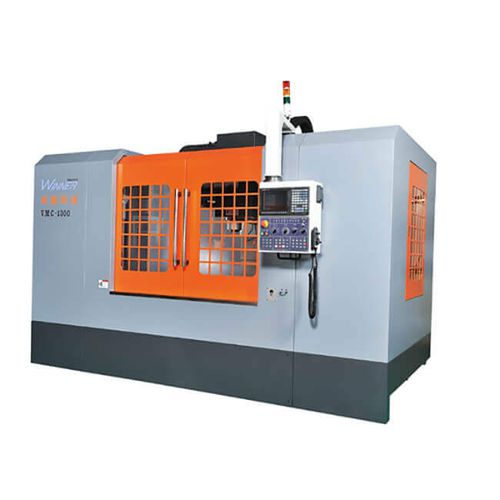

CNC-Bearbeitungszentrum / 3-Achs VMC-E1800-E1900

vertikalBT 5024 Werkzeuge

Die X/Y-Achsen sind mit hochbelastbaren Linearführungen für die E-Maschine ausgestattet, während die Z-Achse in Handarbeit präzise geschliffen wurde, um nicht nur die reibungslose Bewegung der X-Y-Achsen zu gewährleisten, sondern auch die Steifigkeit bei der Bearbeitung der Z-Achse und der Bewegung des Arbeitskopfes nicht zu beeinträchtigen. Eine zentrale Stange führt das Gegengewicht. Sie sorgt dafür, dass die Z-Achse mit hoher Vorschubgeschwindigkeit und Schnittgenauigkeit ohne Vibrationen arbeitet. Die hohe Steifigkeit (Kugelumlaufspindel) bietet eine zuverlässige Übertragung für die Hochgeschwindigkeitsbearbeitung. Die überragende Steifigkeit der Struktur sorgt für Präzision und dauerhafte Leistung bei schweren Zerspanungsanwendungen. Tisch Tischgröße - mm - 1970x1000 - 2050x1000 T-Schlitze - mm - 18x7x120 - 18x7x150 Max. Tischbelastung - kg - 3000 - 3000 Verfahrweg Verfahrwege der X/Y/Z-Achsen - mm - 1800/900/800 - 1900/900/800 Spindelnase zu Tischoberfläche - mm - 100~900 - 100~900 Spindel Spindelantrieb - - Riementyp - Riementyp Spindelkegel - - BT-50 - BT-50 Spindeldrehzahl - U/min - 6000 - 6000 Spindelmotor - kw - 22/26 - 22/26 Vorschub X-Y-Z MOTOR(Fanuc) - kw - 7/7/7 - 7/7/7 X-Y-Z-Motor (Mitsubishi) - kw - 4,5/4,5/4,5 - 4,5/4,5/4,5 X-Y-Z Eilgang - m/min - 15/15/15 - 15/15/15 X-Y-Z Schnittvorschub - m/min - 8 - 8 ATC-System ATC-Typ. - - Armtyp - Armtyp Magazinkapazität - Stück - 24T - 24T Max. Werkzeugdurchmesser - Ø(mm) - Ø125 - Ø125 Maximale Werkzeuglänge - mm - 300 - 300 Max. Werkzeuggewicht - kg - 15 - 15 Schienentyp Schienentyp - - - Serie E: Z-Kastenführung; X-Y-Linearführung/Y-Achse 4 Führungsschienen Abmessungen&andere Leistungsaufnahme - KVA - 30 - 30 Erforderlicher Luftdruck - kfg/CM² - 6-8 - 6-8 Bodenbelegung - cm - 580x510x370 - 610x520x370 Gewichte der Maschine - kg - 20000 - 20000
