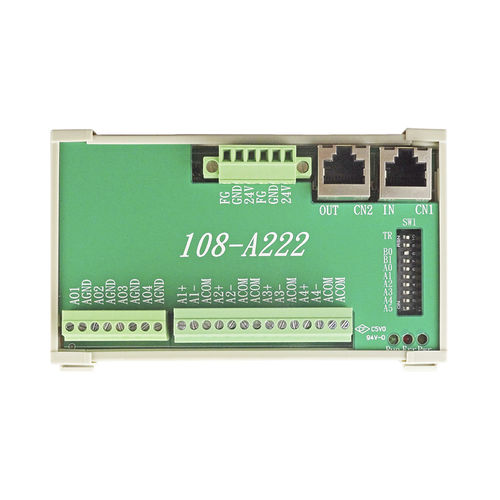

Slav E/A-Modul 108-A222

analogRJ45RS-485

108-A222 108-A222 ist ein 8-Kanal-Analog-Eingangs- und 4-Kanal-Analog-Ausgangs-Motionnet®-Slave-Modul. Die Übertragungsrate beträgt bis zu Max. 20 Mbps. Mit einem CAT5-Kabel kann das 106-A180-01 seriell angeschlossen werden Merkmale ● 8-Kanal-Analogeingangs- und 4-Kanal-Analogausgangs-Motionnet®-Slave-Module ● Max. 20Mbps Übertragungsrate ● Einfache Installation mit RJ45-Telefonbuchse und LED-Diagnose ● Steckverbinder mit Schraubklemmenblock ● Montage auf DIN-Schiene (L-77 x B-124 x H-34 mm) Motionnet® - Serielle Schnittstelle: Halbduplex RS-485 mit Transformatorisolierung Kabeltyp: CAT5 UTP-/STP-Ethernet-Kabel Überspannungsschutz: 10 KV Übertragungsgeschwindigkeit: 2,5 Mbps: 5Mbps, 10Mbps und 20Mbps E/A-Isolationsspannung: 3750 Vrms ADC/DAC-Wandler - Wirksame Wiederauflösung: 12 Bits Eingangsimpédance: 20MQ Eingabebereich: 0-10V, 0~500mV, 4~20mA Impédance ausgeben: 0.3Q Ausgabebereich: 0-10V Stichprobenrate: 10ms/Kan. Fehler- und Überspannungsschutz: Bis zu ±12V Genauigkeit: ±2LBS(INL) / ±0,2LBS(DNL) Zéro-Drift (ADC): ±0,2uV/°C Messbereichsdrift (ADC): ±0,5ppm/°C Zéro-Drift (DAC): -0,5ppm/°C (25°C ~125°C) Messbereichsdrift (DAC): -3ppm/°C Allgemein - Leistungsaufnahme: 18VDC bis 36VDC Leistungsaufnahme Arbeitstemperatur: 3W typisch 0 bis 60°C
